时基集成电路组成可变点空比的脉冲发生器电路图

来源：http://www.elecfans.com/article/88/131/190/2010/20100928223852.html 发布时间：2017-06-28

摘要： [导读] 图中是一个占空比可以从0.01~99.99%调节的补救电路。图中二极管D1为充电导管，D2则为放电引导管，当电位器W的中心端滑向右端时，占空系数D为：

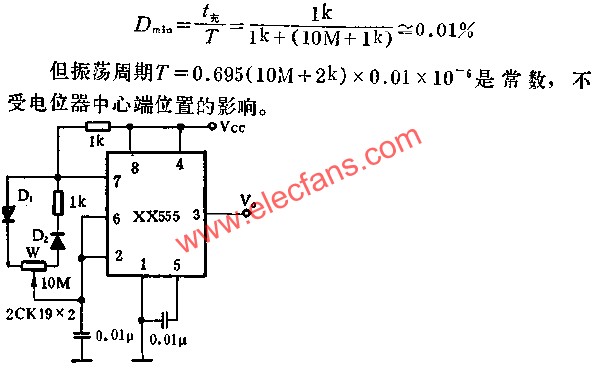

图中是一个占空比可以从0.01~99.99%调节的补救电路。图中二极管D1为充电导管，D2则为放电引导管，当电位器W的中心端滑向右端时，占空系数D为：

时基集成电路组成可变点穴比的脉冲发生器电路图 www.elecfans.com
