PM角度调制电路工作原理

PM的一种常用的实现方法是用调制信号控制谐振回路或移相网络的电抗或电阻元件以实现PM。

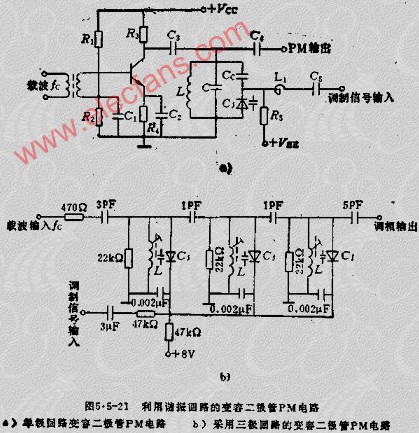

图5.5-21A是单级回路变容二极管PM电路。电感L、电容C、CC和变容二极管的C1组成并联谐振回路。C3、C4、C5为耦合电容，L1为高频扼流圈。电路中把变容管作为高频放大器，谐振回路中的电容元件。调制信号使变容二极管结电容C1发生变化时，由于失谐而产生的相移也发生变化，从而实现PM。由于回路相位特性的非线性，采用单级回路实现PM。由于回路相位特性的非线性，采用单级回路实现PM，只有调制指数MP﹤N/6时，才能获得线性较好的PM。

为了获得较大的相位偏移，即提高调制指数，可以采用多级回路的变容二极管PM电路。图5.5-21B是三级回路的变容二极管PM电路。为保证相移一致，在回路上并联22K电阻，以调整回路的品质因数Q值，总相移是三级相移的和，所以电路可以在90度范围内得到线性调制。

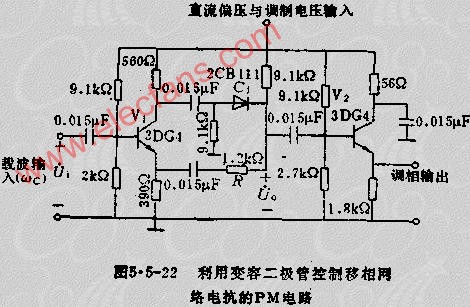

图5.5-22是利用变容二极管控制移相网络的电抗实现PM的电路。V1是倒相器，V2是射极输出器，C1的R构成移相网络。经分析，设UO相对于U1相称为φ，则当φ≤X/6时，φ≈2WCRC1。C1在一定的范围内，可与反向偏压成线性关系，在此范围内，将调制信号加于变容二极管上，φ与调制信号成正比关系，即可实现线性PM。
