FM信号的解调电路--集成相位鉴频器

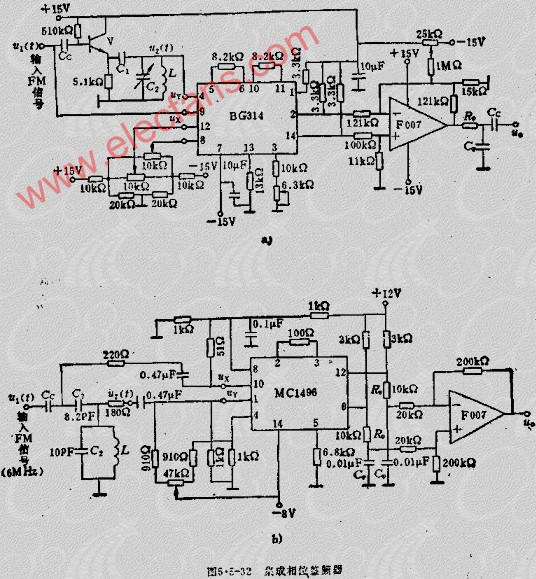

集成相位鉴频器（见图5.5-32）是由线性相移网络（由C1、C2和L组成）与模拟乘法器（BG314或MC1496）共同组成。它是把移相前后的信号直接在模拟乘法器中相乘法器中相乘来实现鉴频的。

在图5.5-32A和B中，输入调频信号U1（T）经相移网络后输出的信号为U2（T），其相位对于U1（T）而言是变化的，若网络具有线性移相特性，则U2（T）相对于U1（T）的瞬时变化规律与U1（T）相对于U1（F）的瞬时频率变化规律是一致的。若将U1（T）与U2（T）相对于U1（T）相位变化规律的低频信号，乘法器和低通滤波器（由Rφ、Cφ组成）实际组成一个鉴相器。

当U1（T）的载波角频率为WC时，移相网络参数应满足下式

一般取C2﹥C1。
