直接耦合放大电路

级与级之间不经电抗元件而直接连接的方式，称为直接耦合。

能够放大变化缓慢的信号，便于集成化， Q点相互影响，存在零点漂移现象。输入为零，输出产生变化的现象称为零点漂移.
当输入信号为零时，前级由温度变化所引起的电流、电位的变化会逐级放大。

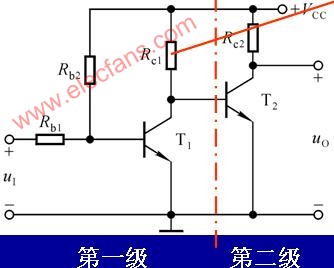

Rc1既是第一级的集电极电阻，又是第二级的基极电阻.

直接耦合放大电路 www.elecfans.com

零点漂移---当输入信号为零时，输出端电压偏离原来的起始电压缓慢地无规则的上下漂动，这种现象叫零点漂移。
产生原因---温度变化、电源电压的波动、电路元件参数的变化等等。
第一级产生的零漂对放大电路影响最大。
