在DM500接收机内增加功放电路

来源：http://www.elecfans.com/article/88/131/ctrlsc/power/2012/20120111257734.html 发布时间：2017-06-29

摘要： [导读] 为解决DM500接机音量小的毛病，决定从根本上解决这一问题——在机内增加功放电路。

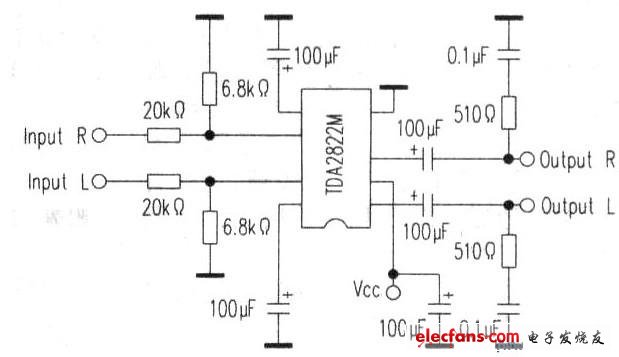

　　为解决DM500接机音量小的毛病，决定从根本上解决这一问题——在机内增加功放电路。.从网上淘了一块TDA2822M的成品功放，电路图如附图。TDA2822M工作电压为3V~15V，而DM机使用12V电源，因此功放板电源可直接从DM主板上引接。该板未设计音量电位器，可通过遥控器控制DM音量输出来进行调节。为考虑尽可能减少破坏并简化安装，未对DM的输出端子进行重新处理，而采用了将带莲花母头的音频线直接焊接在功放板音频输出端的办法，使用也非常方便。功放板非常小巧，可将焊接面朝上，用热熔胶固定在机内即可。改造后试机，声音洪亮悦耳，达到了预期效果。
