摘要： [导读] 自制廉价实用的助听器,音频信号由电容话筒检测再用7411C组成的两级运算放大器进行放大。具有高灵敏度、低功耗、低价位和重量轻等特点

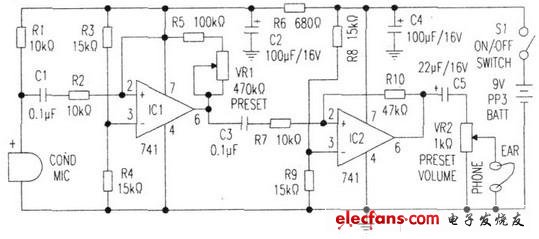

附图的助听器电路，具有高灵敏度、低功耗、低价位和重量轻等特点。音频信号由电容话筒检测再用7411C组成的两级运算放大器进行放大。第一级IC741(ICI)组成高增益放大器.而第二级IC741(lC2)作低增益的中等功率放大器，以驱动耳机(earphone)。使用一只470kΩ(VRI)的可调电阻以控制信号的增益，而使用lkΩ(VR2)的可调电阻作输出电压控制器。
把电路安装在一个普通小PCB上，再将PCB与9VPP3电池组合安装在一雪茄烟盒尺寸大小的小盒内。
