摘要: 线性稳压器使用在其线性区域内运行的晶体管或 FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
线性直流稳压器优点是稳定性高,纹波小,可靠性高,易做成多路输出连续可调的电源。缺点是体积大、较笨重、效率相对较低。这类稳压电源又有很多种,从输出性质可分为稳压电源、稳流电源和集稳压、稳流于一身的稳压稳流(双稳)电源。从输出值来看可分固定输出电源、波段开关调整式和电位器连续可调式几种,从输出指示上可分指针指示型和数字显示式型等。
第一个需要考虑的因素便是确定预期输出电压。最为简单的线性稳压器拥有一个固定的输出电压范围,其由和图 1 所示 R1/R2 网络相类似的内部连接确定。可调稳压器可能会有四个引脚:Vin、Vout、接地引脚和调节引脚。调节引脚是用来调节电压设置电阻。

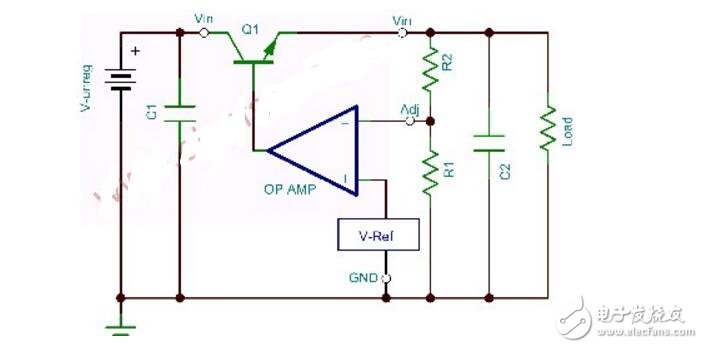

图 1 基本的线性稳压器三端可调稳压器的输出电压如图 2 所示

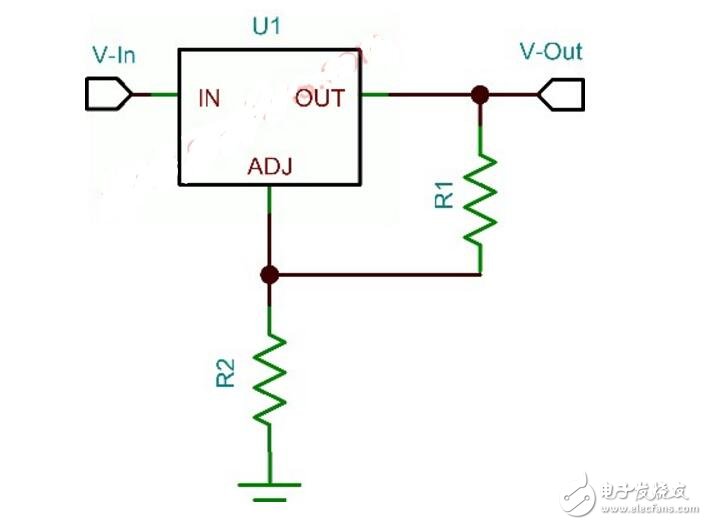

图 2 三端可调稳压器并由下列关系式设定:
1.25 V 为电压参考值。分子和分母均除以 R1 可以得出:
