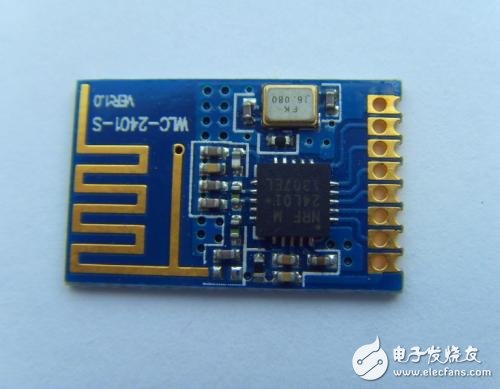

nRF24L01所有的配置字都由配置寄存器来定义，这些配置寄存器可通过SPI口访问。

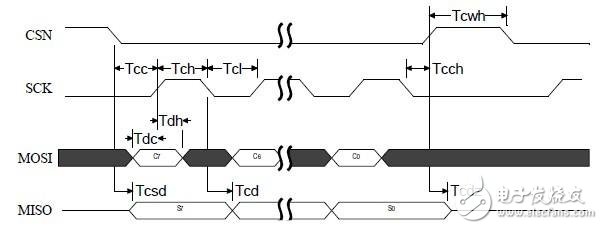

　　SPI接口由SCK，MOSI，MISO及CSN组成。

　　（1）在配置模式下单片机通过SPI接口配置nRF24L01的工作参数。

　　（2）在发射或接收模式下单片机SPI接口发送或接收数据。

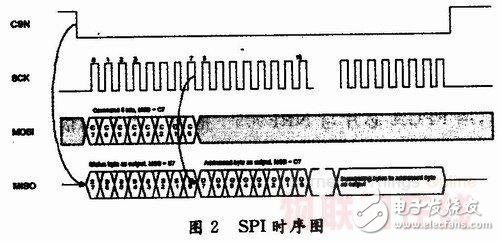

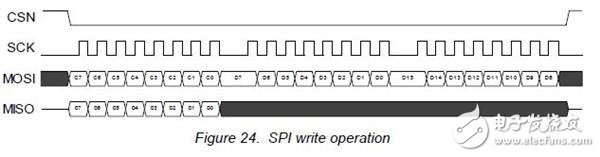

　　和SPI接口的指令共有8个，使用每个指令时必须使CSN变低，用完后将其变高。单片机的控制指令从nRF24L01的MOSI引脚输入，而nRF24L01的状态信息和数据信息是从其MISO引脚输出并送给单片机的。

         利用SPI传数时，他是先传低位字节，再传高位字节，并且在传每个字节时是从高位字节传起的。指令分别是；读寄存器指令，格式是000A AAAA；写寄存器指令，格式是001AAAAA（A AAAA代表寄存器在内存中的地址；读Payload指令；写Payload指令；清发射堆栈指令；清接收堆栈指令；发射数据再利用；空操作。

　　中断

　　当nRF24L01的中断源（TX_DS，RX_DR，MAX_RT）被置高时（TX_DS为发送成功标志位，RX_DR为接收数据成功标志位，MAX_RT为自动重发超上限标志位），就会使IRQ引脚置低。可以向状态寄存器写1来清这些中断标志位。通过设置CONFIG寄存器的某些位来屏蔽掉这些中断源，默认情况下，这三个中断源都是允许的。

　　内存区

　　下面介绍nRF24L01的内存区，一共24个寄存器，以下选取几个重要的加以介绍。

　　0号寄存器：第7位是保留位；第6位到第4位分别是TX_DS，RX_DR，MAX_RT屏蔽位，置高能屏蔽相应的中断源；第3位是CRC使能位；第2位是选择CRC长度；第1位是PWR_UP位，高电平为使芯片上电；第0位是发射、接收选择位，高电平是发射，低电平是接收。

　　1号寄存器：第7和第6位是保留位，第5到第0位是使能通道5到通道0的自动应答，高电平有效。

　　2号寄存器：第7和第6位是保留位，第5到第0位是使能接收通道地址5到地址0，高电平有效。

　　4号寄存器：第7位到第4位是设置自动重发的时间，第3位到第0位是设置自动重发的次数。

　　7号寄存器是状态寄存器，第7位是保留位，第6位是RX_DR位（1：接收堆栈中有了数据），第5位是TX_DS位（1：数据成功发送到接收方），第4位是MAX_RT位（1：达到重发射上限，产生超时中断），第3到第1位是标志哪个通道接收数据，第0位是发射堆栈状态位。

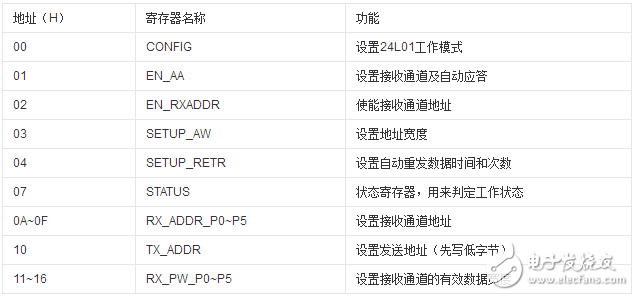

　　nRF24L01主要寄存器地址
