主器件用于启动总线传送数据，并产生时钟以开放传送的器件，此时任何被寻址的器件均被认为是从器件．在总线上主和从、发和收的关系不是恒定的，而取决于此时数据传送方向。

        如果主机要发送数据给从器件，则主机首先寻址从器件，然后主动发送数据至从器件，最后由主机终止数据传送；如果主机要接收从器件的数据，首先由主器件寻址从器件．然后主机接收从器件发送的数据，最后由主机终止接收过程。在这种情况下．主机负责产生定时时钟和终止数据传送。

　　SDA（串行数据线）和SCL（串行时钟线）都是双向I/O线，接口电路为开漏输出．需通过上拉电阻接电源VCC．当总线空闲时．两根线都是高电平，连接总线的外同器件都是CMOS器件，输出级也是开漏电路。

         在总线上消耗的电流很小，因此，总线上扩展的器件数量主要由电容负载来决定，因为每个器件的总线接口都有一定的等效电容．而线路中电容会影响总线传输速度．当电容过大时，有可能造成传输错误．所以，其负载能力为400pF，因此可以估算出总线允许长度和所接器件数量。

　　主器件用于启动总线传送数据，并产生时钟以开放传送的器件，此时任何被寻址的器件均被认为是从器件．在总线上主和从、发和收的关系不是恒定的，而取决于此时数据传送方向。

        如果主机要发送数据给从器件，则主机首先寻址从器件，然后主动发送数据至从器件，最后由主机终止数据传送；如果主机要接收从器件的数据，首先由主器件寻址从器件．然后主机接收从器件发送的数据，最后由主机终止接收过程。在这种情况下．主机负责产生定时时钟和终止数据传送。

　　发送到SDA 线上的每个字节必须为8 位，每次传输可以发送的字节数量不受限制。每个字节后必须跟一个响应位。首先传输的是数据的最高位（MSB），如果从机要完成一些其他功能后（例如一个内部中断服务程序）才能接收或发送下一个完整的数据字节，可以使时钟线SCL 保持低电平，迫使主机进入等待状态，当从机准备好接收下一个数据字节并释放时钟线SCL 后数据传输继续。

　　数据传输必须带响应，相关的响应时钟脉冲由主机产生。在响应的时钟脉冲期间发送器释放SDA 线（高）。在响应的时钟脉冲期间，接收器必须将SDA 线拉低，使它在这个时钟脉冲的高电平期间保持稳定的低电平。

　　通常被寻址的接收器在接收到的每个字节后，除了用CBUS 地址开头的数I2C总线数据传输和应答据，必须产生一个响应。当从机不能响应从机地址时（例如它正在执行一些实时函数不能接收或发送），从机必须使数据线保持高电平，主机然后产生一个停止条件终止传输或者产生重复起始条件开始新的传输。

       如果从机接收器响应了从机地址，但是在传输了一段时间后不能接收更多数据字节，主机必须再一次终止传输。这个情况用从机在第一个字节后没有产生响应来表示。从机使数据线保持高电平，主机产生一个停止或重复起始条件。

　　如果传输中有主机接收器，它必须通过在从机发出的最后一个字节时产生一个响应，向从机发送器通知数据结束。从机发送器必须释放数据线，允许主机产生一个停止或重复起始条件。

　　所有主机在SCL线上产生它们自己的时钟来传输I2C总线上的报文。数据只在时钟的高电平周期有效，因此需要一个确定的时钟进行逐位仲裁。

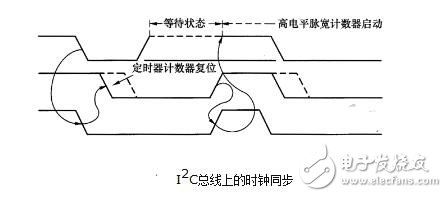

　　时钟同步通过线与连接I2C 接口到SCL 线来执行。这就是说SCL 线的高到低切换会使器件开始数它们的低电平周期，而且一旦器件的时钟变低电平，它会使SCL 线保持这种状态直到到达时钟的高电平。但是如果另一个时钟仍处于低电平周期，这个时钟的低到高切换不会改变SCL 线的状态。因此SCL 线被有最长低电平周期的器件保持低电平。此时低电平周期短的器件会进入高电平的等待状态。

　　当所有有关的器件数完了它们的低电平周期后，时钟线被释放并变成高电平。之后，器件时钟和SCL线的状态没有差别，而且所有器件会开始数它们的高电平周期。首先完成高电平周期的器件会再次将SCL线拉低。这样产生的同步SCL 时钟的低电平周期由低电平时钟周期最长的器件决定，而高电平周期由高电平时钟周期最短的器件决定。
