ne555调温电路图大全（一）

　　Rt和R1构成分压电路，当温度升高后Rt阻值变小，分压点电压升高，即555的5脚电压升高，亦即6脚的反转电压同步等值升高（参考555芯片内部结构），使C2由低电平到高电平的充电时间增大，输出高电平的时间延长，同时振荡周期也变长；反之，状况也相反。从而输出高电平时间可变的方波信号。

　　ne555调温电路图大全（二）

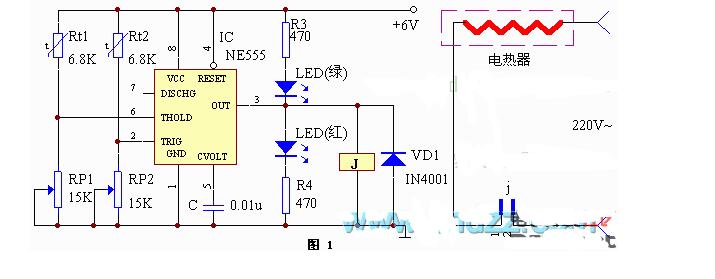

　　 恒温控制器由热敏电阻Rt1、Rt2、NE555时基电路、温度范围调整电阻RP1、RP2及控制执行机构组成，电路如图1所示（点此下载原理图）。Rt1、RP1为上限温度检测电阻，Rt2、RP2为下限温度检测电阻。

        当温度下降时，②脚电位低于1/3Vcc时，③脚输出高电平，J吸合，LED2点亮，开始加热。当温度升高而使IC⑥脚电位高于2/3Vcc时，③脚输出低电平，J释放，断开受控“电热器”的电源，停止加热。

　　元器件选择与制作

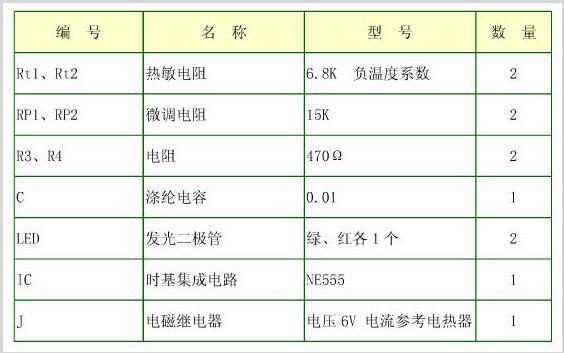

　　元器件清单见下表：

　　调整时，首选应调整上限温度，把Rt1置于所要求的上限温度环境中

　　（用温度计监测），过一分钟后（Rt1与环境达到热平衡），调RP1起到LED1刚好发光为止，反复多调几次，可先将②脚与地短接一下，使③脚输出高电平

　　（LED1亮），这样便于观察翻转状态。然后调整下限温度，过程同上，调整RP2使红LED2亮，也要反复调整几次，可先将⑥脚与电源Vcc短接一下，以

　　使③脚输出低电平，观察电路翻转状态。

　　电路最好用小型稳压电源供电

　　该电路稍加修改，可作为超（高、低）温报警器。

　　ne555调温电路图大全（三）

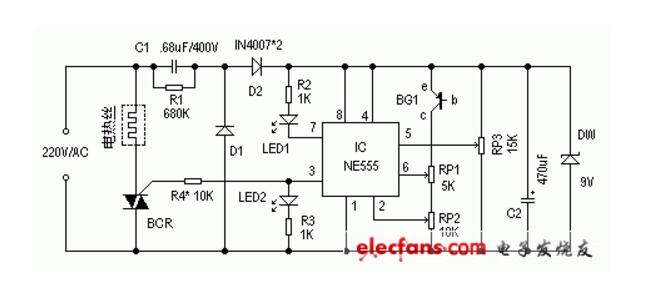

　　电路如图所示。图中IC为NE555时基电路。RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。

       室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。当V6元件选择：

　　BG1可选用3AX、3AG等PnP型锗管；BCR用400V以上的小型双向可控硅，其它元件按图标选用。

　　热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入。一电容器铝壳内，注入导热硅脂，制成温度探头。使用时，把该温度探头放在适当部位即可。
