60w电烙铁调温电路图大全

来源:http://www.elecfans.com/article/88/131/ctrlsc/temperature/2018/20180201628211.html 发布时间:2018-02-01

摘要: 该电烙铁控温范围是100℃~400℃,调温标志标明低、中、高位,控温精度标称±5%,采用了热电偶传感器。控制电路采用了交流市电直接降压、滤波、稳压供电方案。工作原理见下图。

  60w电烙铁调温电路图大全(一)

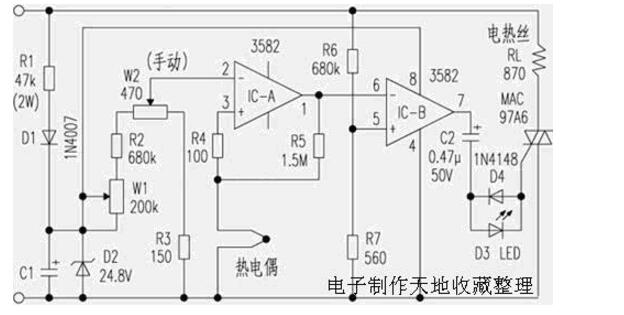

  该电烙铁控温范围是100℃~400℃,调温标志标明低、中、高位,控温精度标称±5%,采用了热电偶传感器。控制电路采用了交流市电直接降压、滤波、稳压供电方案。工作原理见下图。

       市电AC220V经R1降压、D1半波整流、D2削波稳压、C1滤波后作为比较器件IC的电源电压及调温设定电压源。IC-Q③脚为热电偶检测电压输入端(与温度值对应);②脚为调温设定电压。在②、③脚两端电压比较后,由①脚输出。其中R5的作用是将输入的很少一部分反馈至同相输入端③脚,以使在小信号波动时输出锁定不变。

       当热电偶检到温度偏低时;③脚电平相对②脚低,使输出①脚也低。进而使IC-B放大器⑥脚相对于固定偏置的⑤脚偏低,使输出⑦脚为高。由于IC-B⑤脚电压是由AC220V经R6、R7分压而得,因而,频率、相位完全与AC220V相同。

       与⑥脚直流比较后在⑦脚输出交流电压。该交流电压经C2、D4、D3和D4反向并联(作用同双向二极管)触发双向可控硅,使相应的电压加到烙铁电热丝上,以达到恒温的目的。

工作原理图-IC芯片

  60w电烙铁调温电路图大全(二)

60w电烙铁调温电路图大全(二)-IC芯片

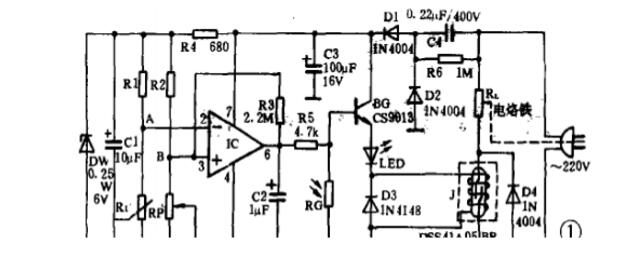

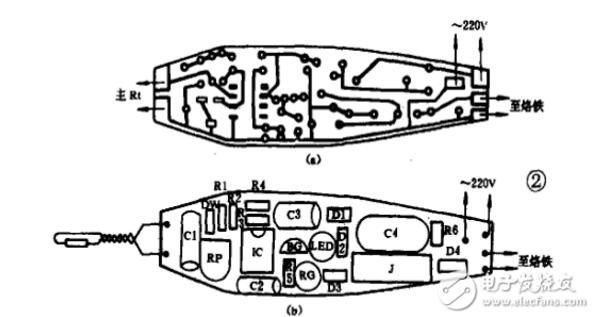

  电路的供电由市电经C4、R6降压,D1、D2整流,C3滤波获得约10V的直流电压。为保证传感器的输出稳定,R4、cl和DW二次稳压获得的6V电压供测温电桥R1、R2、RP和Rt工作。R2、RP的分压使电压比较器Ic的同相端获得基准电压,与之比较的检测分压由RI与Rt提供,Rt是一种硅半导体电阻,它具有正温度系数,温度越高其阻值越大,反之亦然。当Rt检测到温度低于RP设定的闽值温度时VA《vB,IC输出高电平。

  与此同时由R5、RG、BG、LED和干簧继电器J组成的驱动电路也产生相应的动作。RG为设置在电烙铁手柄握手处的光敏电阻,当使用烙铁握住BG的受光口时RG阻值增大(一般大于IM),若IC输出高电平,经R5、RG分压使仪二导通,干簧继电器线圈励磁,其触点接通电烙铁供电。

      使之处于加热状态,电烙铁正常使用时干簧管的通断受控于Rt的测温结果,实际上通过J的触点使电烙铁的工作处于一种动态平衡状态达到恒温;当将电烙铁搁在铁架上时,RG受光阻值接近200欧,R5、RG的分压不足使BG导通,故J的触点断开。

      但是二极管D4对市电的半波整流仍使之处于通电状态,这种半功率状态不足使电烙铁产生过高的温升,可以防止烙铁头“烧死”,若又使用时电烙铁可在极短的时间内由保温状态恢复到正常,保证电烙铁的温度。

  电路中RP为基准电压设置电位器,即恒温调节电阻,正反馈电阻R3为比较器的转换迟滞电阻,它可以避免VA=VB时IC输出抖动。C2为IC的输出抗干扰电容,这里BG接成射极跟随器形式,使RG光控更为可靠,LED为工作指示发光二极管,它还起到保护高灵敏干簧继电器的作用,反之J也成为比D的限流电阻。

      D3为J的续流二极管,它可为J线圈产生的感应电压提供放电回电路,从而保护LED和BG。与C4并联的R6不可省去,它可在停止使用时释放C4上的积聚电荷。

60w电烙铁调温电路图大全(三)-IC芯片

  60w电烙铁调温电路图大全(三)

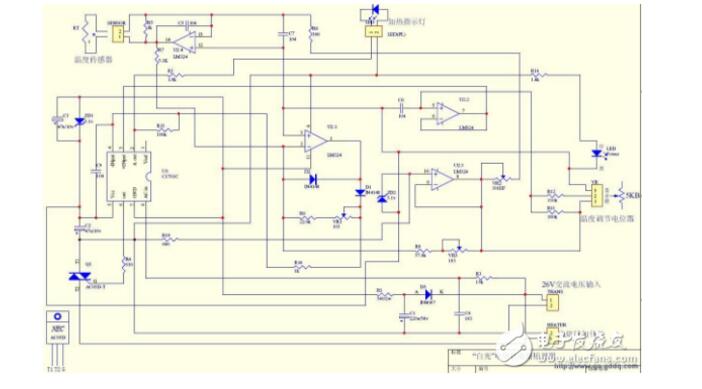

  下图是白光936烙铁控制电路,936烙铁是一种可恒温、低电压、长寿命烙铁,具有可靠接地线,并与市电隔离,其控制电路由两部分组成(见图所示).一路以IC2-3(运放)、VR、IC2-2(运放)组成的可调基准电压电路。

       另一路以与加热丝L2(图中的Heater)绕在一起的温度传感电阻丝RT、IC2-4、IC2-1组成的温控电路。这两部分控制信号.分别输入至ICl(C1701C)③脚和④脚,经比较处理后从⑥脚输出触发控制双向可控硅Q1的导通角,以调节L2(加热丝)的加热功率来调温/恒温。

60w电烙铁调温电路图大全(四)-IC芯片

  60w电烙铁调温电路图大全(四)

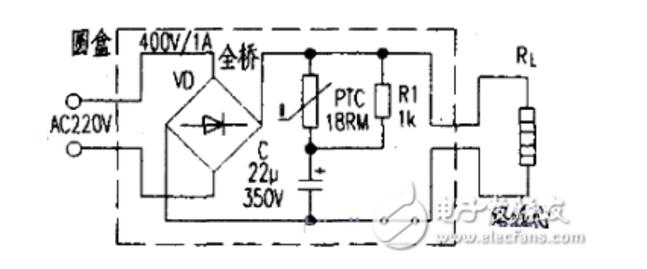

  下图是通电自控快速升温电路的原理图。当使用电烙铁时,将其电源插头捕入交流220V插座。220V电源经全桥VD整流后成为O.9&TImes;220=198V脉动直流电压,由于VD输出两端接有热敏电阻PTC与电解电容C串联组成的滤波吲路。

       在C开始经PTC进行充、放电之初,由于冷态的PTC元件内阻很小(近似直通),所以此时P1℃一C滤波电路的滤波效率将达到最高,负载两端电压会升至理论峰值220(2根号)=314V左右,在此供电电压下。烙铁心进行快速加热升温。

60w电烙铁调温电路图大全(五)-IC芯片

  快速升温一定时间后,由于C的充、放电电流会使PTC慢慢增温。其内阻相应变大,使充放电时间常数加大,直接使滤波效率同步降低,随之烙铁心两端电压慢慢下降到一定程度后而保持恒定。

        为了防止PTC内阻过大后,负载两端电压下降得过低,于是又在PTC两端再加上一只补偿电阻Rl,从而使恒定后的烙铁心供电电压稳定在220V,以维持电烙铁正常工作状态。

  该电路简单,组装后可放置于一只小盒内,然后串置于烙铁线的中间部位(烙铁线先从中段截断后,再从小盒两头穿入并连接上电路),即可投入使用。
