1.电压反馈和电流反馈

若反馈信号取自输出电压信号，则称为电压反馈；若反馈信号取自输出电流信号，则称为电流反馈。通常，采用将负载电阻短路的方法来判别电压反馈和电流反馈。具体方法是：若将负载电阻RL短路，如果反馈作用消失，则为电压反馈；如果反馈作用存在，则为电流反馈。

2．串联反馈和并联反馈

若反馈信号与输入信号在基本放大电路的输入端以电压串联的形式迭加，则称为串联反馈；若反馈信号与输入信号在基本放大电路的输入端以电流并联的形式迭加，则称为并联反馈。

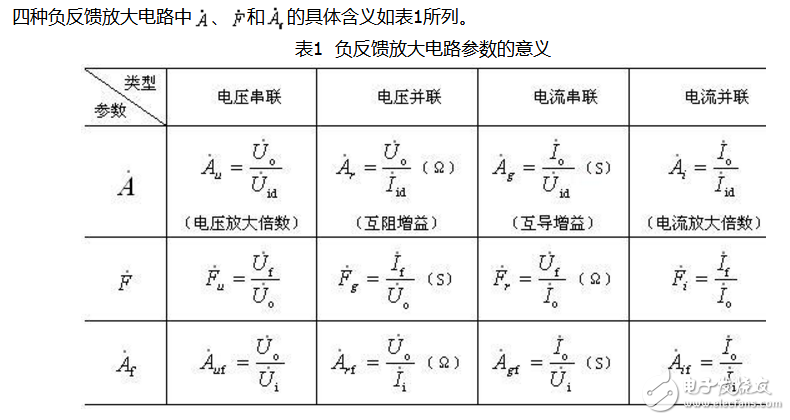

根据电压/电流和串联/并联反馈，可构成电压串联、电压并联、电流串联和电流并联四种基本类型。四种负反馈放大电路的方框图如图所示。

负反馈放大电路图

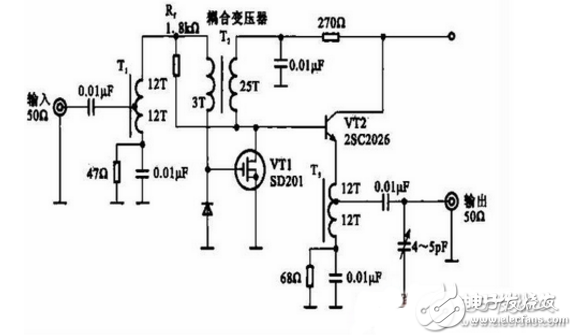

电路原理：图示为一种采用负反馈方式的宽带放大电路，该电路放大器均采用变压器耦合方式，放大部分采用场效应晶体管和晶体三极管相结合的方式。

电路中，输入信号经耦合电容器加到变压器TI绕组的中心抽头，再经变压器T2的初级绕组加到场效应晶体管的栅极上，这种方式具有阻抗转换的功能，将50n输入阻抗提高到200n，变压器Tz的次级绕组又是VT1的满极负载，放大器的增益取决于T2的次级绕组（25/3=8，33）。

VT2是射极输出放大器方式，通过线圈抽头的选择可得到5011的输出阻抗。
