摘要: 本文主要介绍了电动机启停控制电路图大全(多地控制/间歇式循环/三相异步启动停止电路图详解)。多地控制电路特征是:停止按钮串联,启动按钮并联。启动:按下甲乙两地(任意)启动按钮SB2或SB4→KM线圈得电吸合→其常开辅助触头闭合自锁→其主触头闭合接通电动机主回路→电动机M运转。停止:按下甲乙两地(任意)停止按钮SB1或SB3→KM线圈失电释放→其常开辅助自锁触头断开自锁回路→其主触头释放断开电动机主回路→电动机M停止运转。
电动机启停控制电路图(一)
1.工作原理电路图
电路图为电动机2地控制电路。图中设SB1、SB2为甲地启停控制按钮;SB3、SB4为乙地启停控制按钮,2组按钮共同控制电动机M。
多地控制电路特征是:停止按钮串联,启动按钮并联。
2.电路工作原理
启动:按下甲乙两地(任意)启动按钮SB2或SB4→KM线圈得电吸合→其常开辅助触头闭合自锁→其主触头闭合接通电动机主回路→电动机M运转。
停止:按下甲乙两地(任意)停止按钮SB1或SB3→KM线圈失电释放→其常开辅助自锁触头断开自锁回路→其主触头释放断开电动机主回路→电动机M停止运转。
电动机启停控制电路图(二)

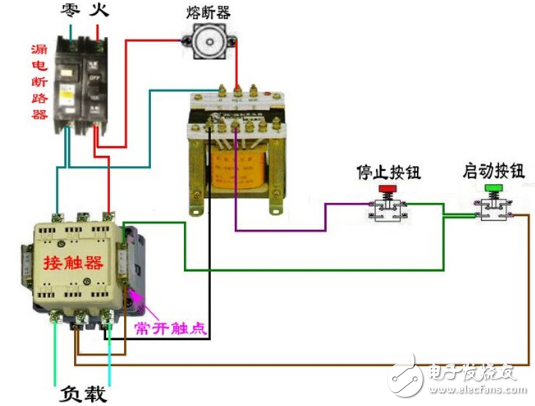

电动机启停控制电路图(三)

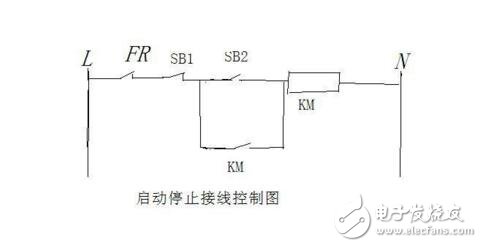

启动停止电路图_启动停止按钮接线图:FR---热继电器、SB 1--点动停止开关、SB2--点动启动开、关KM--接触器线圈KM--接触器常开触点
