LM324是四运算放大器，是一种大类，它的内部包括有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。根据LM324后缀不同，包括有A种子型号（规格）。下面将给大家介绍lm324ad和lm324的区别有哪些，以及他们能否在电路中相互替换使用。

LM324的封装及引脚功能说明

LM324内部包括有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

LM324的封装是塑料14引脚双列直插式封装。

        LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品；lm224为工业品；而lm324为民品。由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。

LM324引脚图

LM324的特点有哪些？

内部频率补偿

直流电压增益高（约100dB）

单位增益频带宽（约1MHz）

电源电压范围宽：单电源（3—32V）；

双电源（±1.5—±16V）

低功耗电流，适合于电池供电

低输入偏流

低输入失调电压和失调电流jQuery18309786885638590144_1591690226324共模输入电压范围宽，包括接地

差模输入电压范围宽，等于电源电压范围??输出电压摆幅大（0至VCC-1.5V）

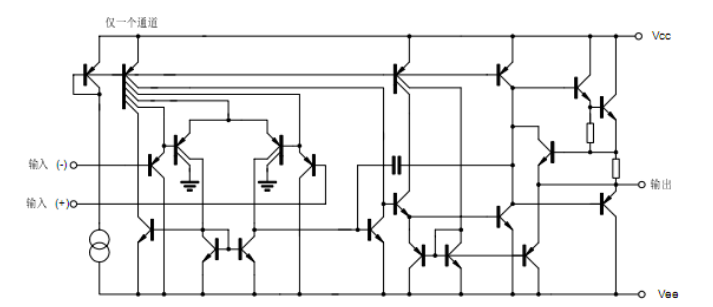

内部电路图

lm324ad和lm324有什么区别？区别在哪？

其实不论是LM324的A系列，还是说其它的N系列，它们同属于LM324的子系列，仅仅是个别参数诸如输入失调电压和输入失调电流之类的，其他参数方面都是一样的。下面我们来看看LM324A系列具体的个别参数差异有哪些？

LM324A系列的精度指标略高于LM324。

以TI的产品为例，LM324A的输入失调电压是2mV（典型值）~3mV（最大值），LM324的输入失调电压是3mV（典型值）~7mV（最大值），

LM324A的输入失调电流是2nA（典型值）~30nA（最大值），LM324的输入失调电流是2nA（典型值）~50nA（最大值），

LM324A的输入偏置电流是-15nA（典型值）~-100nA（最大值），LM324的输入偏置电流是-20nA（典型值）~-250nA（最大值），

LM324A的共模抑制比是65dB（典型值）~-80dB（最大值），LM324的输入偏置电流是-20nA（典型值）~-250nA（最大值）；

ON的产品指标与TI多数相同，少数有所差异——LM324的输入失调电压典型值是2mV，输入失调电流典型值是5nA，LM324A的输入偏置电流是-45nA（典型值）~-100nA（最大值），LM324的输入偏置电流是-90nA（典型值）~-250nA（最大值）。

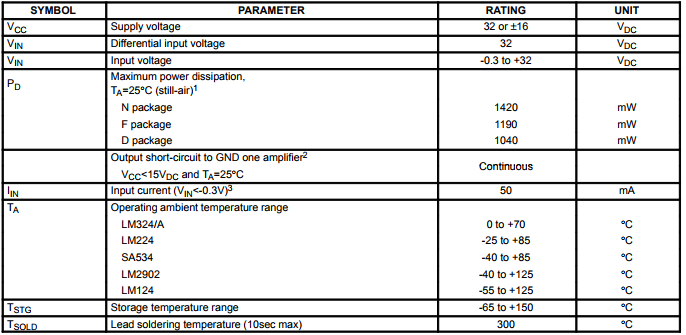

工作参数

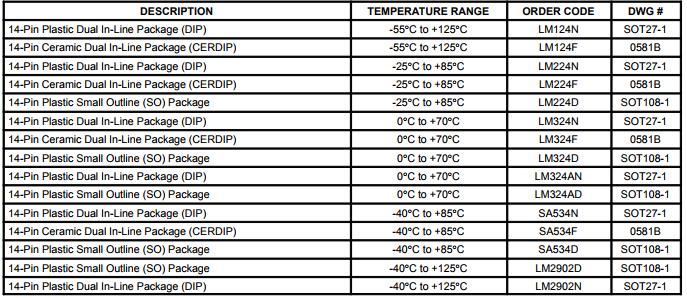

LM324和LM324AD能否相互替换？

器件功能相同、封装相同,可以互换,如常用芯片 741 、324 、339,有很多生产厂家,指标大同小异,封装一致,管脚功能相同.

器件功能相同、封装不同,可以代替,但是尺寸、形状不同,无法按照原位置直接安装,如双列直插封装与四边扁平封装.

封装是产品外在的规格,相同封装、功能不同的产品不能互换,如 74ls373 锁存器与 74ls374 触发器.

封装规格完全相同,尺寸是一样的,否则产品标准就没有意义了.

由于LM324和LM324AD功能相同，只是封装不同，因此是可以替换的。不过这仅仅限于放真电路，如果是在实际电路，由于封装的不同，你原本预计焊接位置可能尺寸达不到，因此需要更换线路。
