大家都知道，74hc245CMOS高速收发器，那么它有什么作用，它在电路中的应用原理呢？本文讲解的是74hc245的作用，以及74hc245应用原理。

74hc245

74hc245是一种兼容TTL器件引脚的高速CMOS总线收发器（bus transceiver），典型的CMOS型三态缓冲门电路，八路信号收发器。由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。主要应用于大屏显示,以及其它的消费类电子产品中增加驱动。

特征

输出驱动能力：15个LTSTL负载

输出直接与CMOS、NMOS和TTL接口

工作电压范围：2至6伏

低输入电流：1毫安

CMOS器件的高抗扰度特性

符合JEDEC标准定义的要求。

八线双向收发器

芯片复杂性：308个FET或77个等效门

这是一个PB自由装置

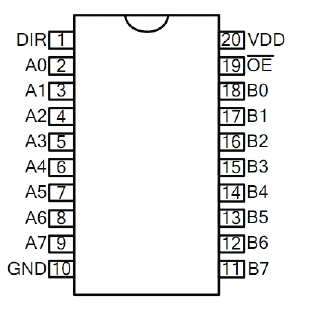

74hc245引脚图

第1脚DIR（T/R），为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。

第2~9脚“A”信号输入输出端，A0=B0，A7=B7，A0与B0是一组，如果DIR=“1”OE=“0”则A1输入B1输出，其它类同。如果DIR=“0”OE=“0”则B1输入A1输出，其它类同。

第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。

第19脚OE，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。

第10脚GND，电源地。

第20脚VCC，电源正极。

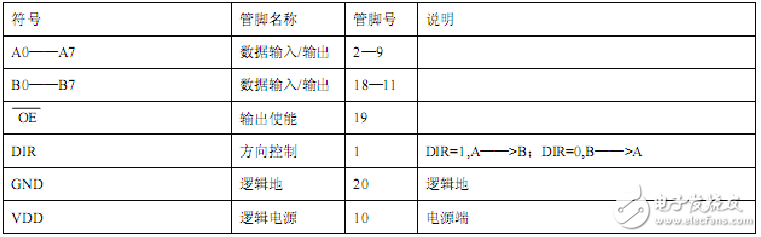

管脚说明

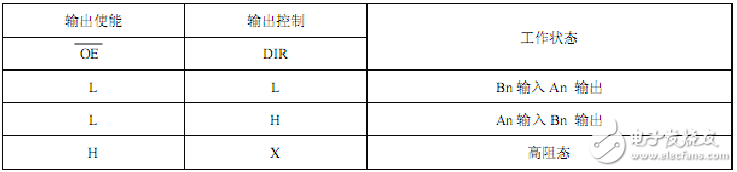

功能真值表

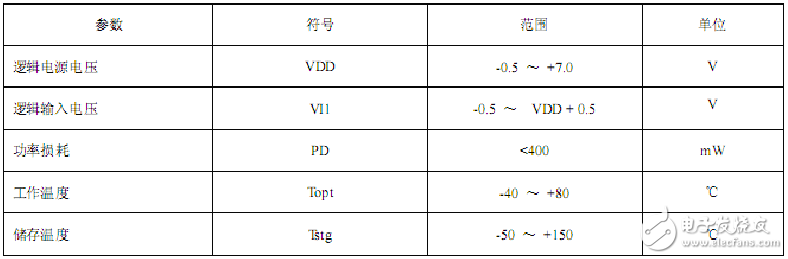

工作参数

74hc245的作用

74hc245是方向可控的八路缓冲器，主要用于实现数据总线的双向异步通信。为了保护脆弱的主控芯片，通常在主控芯片的并行接口与外部受控设备的并行接口间添加缓冲器。当主控芯片与受控设备之间需要实现双向异步通信时，自然就得选用双向的八路缓冲器了，74hc245就是面向这种需求的。常见于同并口液晶屏、并口打印机、并口传感器或通讯模块等设备的接口上。

74hc245的应用原理

本电路以数码管的动态扫描电路为例，探讨74hc245的应用原理。

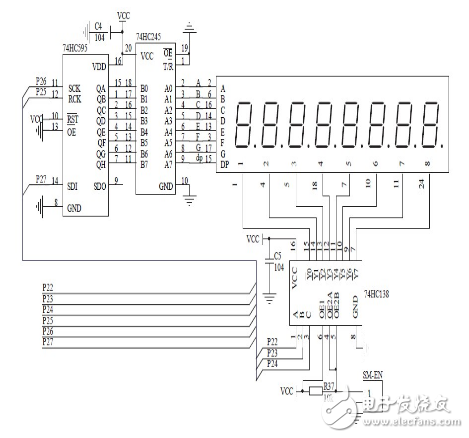

数码管动态驱动电路图

从上图可以看出，驱动八个八段数码管总共用了6 个单片机IO 口，其中三个IO通过控制74HC595 来实现对数码管中的各段驱动，另外三个IO 通过控制74HC138 来实现对8 个数码管中的公共端驱动。此外为了增加74HC595 输出的驱动能力，在其输出后接了一级74HC245 芯片，以提高驱动能力，增加数码管的亮度。在这里对这三个芯片进行介绍说明。

74HC245 为八总线收发器芯片，即可以将数据从A 总线端口传送到B 总线端口，也可将数据从B 总线端口传送到A 总线端口。传送方向由方向控制管脚DIR（芯片1 脚）输入的逻辑电平而定。
