双12v变压器的接线方式

来源：网络整理发布时间：2018-08-10

摘要： 变压器副边绕组有单套和多套之分。如果是一套副边绕组输出，就是单12V，两套的话就是双12V.相对单12V，双12V输出方便连接多个负荷，而且，负载之间相互影响也会小一些。

变压器双12v与单12v

变压器副边绕组有单套和多套之分。如果是一套副边绕组输出，就是单12V，两套的话就是双12V。相对单12V，双12V输出方便连接多个负荷，而且，负载之间相互影响也会小一些。

一边三根的是双12V的次级，另一边两根的红线接220V。三根中的明黄线是接地的。也可以看一下顶部的标签，左右的蓝色线是12V的线，中间的是0V的抽头。

如果能看到漆包线，则粗线是低压侧，因为低压侧的电流高于220V一侧，所以12V一侧必须使用直径大的线。

示例一

220V转双12V变压器如何接线

220V转双12V变压器如何接线2

示例二

220V转双12V变压器如何接线3

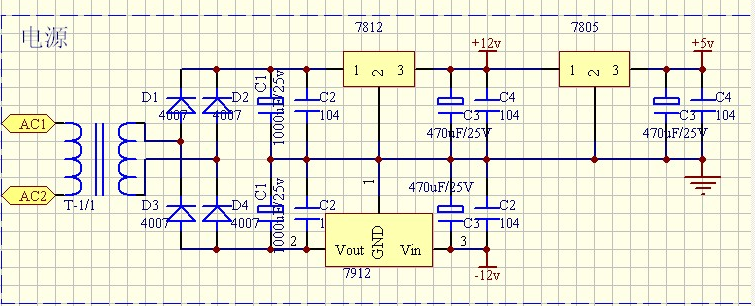

把变压器接在D2与D4的那个点断开（或者断开接在D1与D3的那个点也可以），然后把断开来的线（就是变压器的输出端的其中一根线）直接接地即可得到正负12v双电源。
