220V接触器实物接线图

来源：电子说发布时间：2018-09-20

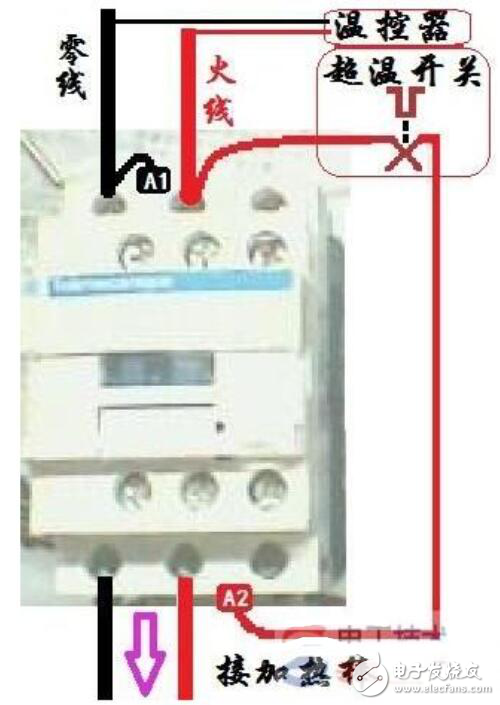

摘要： 如果不接开关按钮而用温控器直接控制的话，电源零线接A1，火线经过温控仪的超温断开触点【常闭】接到A2即可，这样通电即可加热，设定温度一到温控仪就会断开磁力线圈的电源，同时交流接触器切断加热棒电源，A1、A2为交流接触器磁力线圈的接线端。

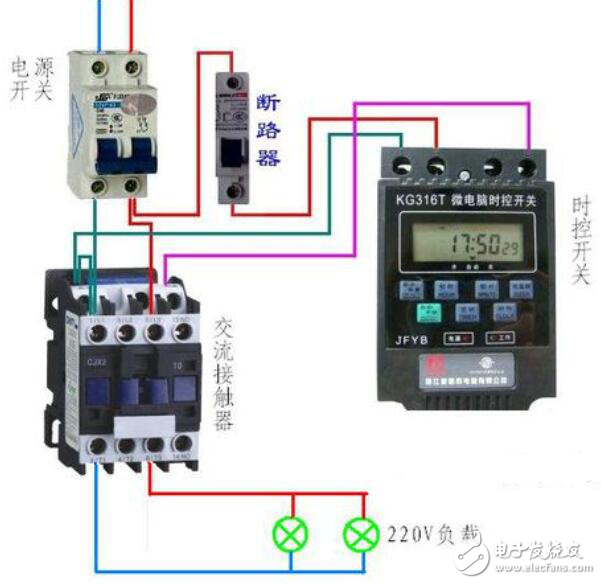

220伏接触器实物接线图

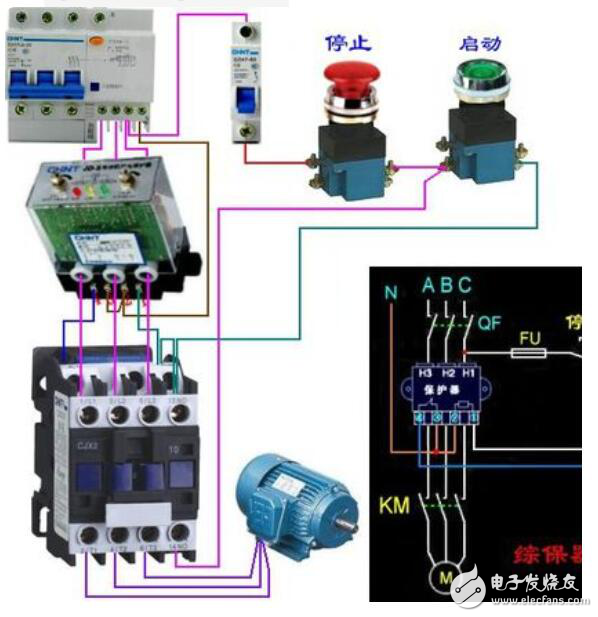

温控器电源直接220伏，常闭触点【超温断开触点】串联到控制回路中。另图中NO为常开，NC为常闭。

补充：

220V接触器实物接线图

如果不接开关按钮而用温控器直接控制的话，电源零线接A1，火线经过温控仪的超温断开触点【常闭】接到A2即可，这样通电即可加热，设定温度一到温控仪就会断开磁力线圈的电源，同时交流接触器切断加热棒电源，A1、A2为交流接触器磁力线圈的接线端。

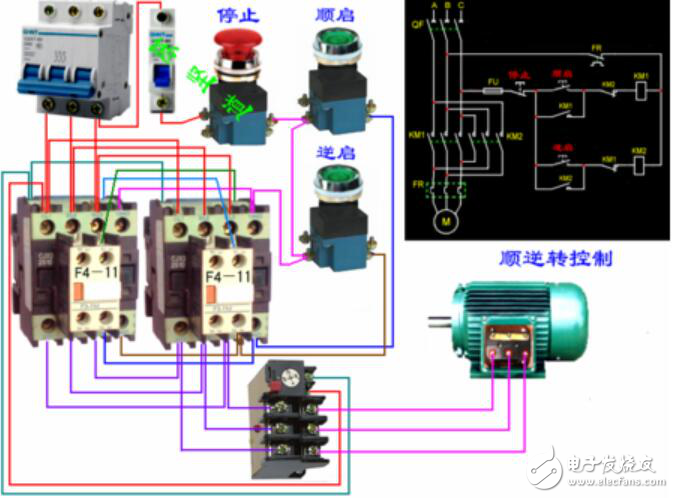

220伏接触器正反转实物接线图
