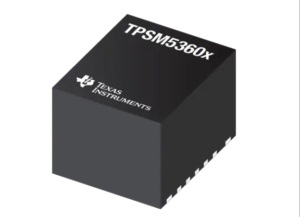

德州仪器（TI）TPSM5360x电源模块是具有36V输入的高度集成的2A（TPSM53602），3A（TPSM53603）或4A（TPSM53604）电源解决方案。每款器件均采用热增强型QFN封装，将降压型DC / DC转换器与功率MOSFET，屏蔽电感器和无源器件结合在一起。

5mmx5.5mmx4mm，15引脚QFN封装采用可布线的引线框架技术，以增强散热性能，减小占位面积并降低EMI。封装尺寸具有可从外围触及的所有引脚和单个大型导热垫，以简化布局并易于制造。

整个解决方案仅需要四个外部组件，并且消除了设计过程中的环路补偿和磁性零件选择。完整的功能集包括电源良好，可编程的UVLO，预偏置启动，过流和过热保护。这使得TPSM5360x模块成为为各种应用供电的出色设备。

TPSM5360x电源模块的特征

与2A（TPSM53602），3A（TPSM53603）和4A（TPSM53604）电源模块兼容的引脚

振动和冲击测试符合Mil-STD-883D

环境工作温度范围：-40°至+ 105°C

IC的工作结温范围：-40°至+ 125°C

电源良好标志

效率达95％

输出电压范围：1-7 V

输入电压范围：3.8 – 36V

5mm x 5.5mm x 4mm可布线引线框架QFN封装

内置保护，用于打h模式短路和过热

内置软启动，UVLO和预偏置输出

启用精度

85°C时高达20W的输出功率，零气流

解决方案尺寸：85mm 2

TPSM5360x电源模块的应用领域

航空航天与国防项目

所有与负输出电压有关的应用

测试和测量目的

工厂自动化和控制任务

通用宽输入 V IN电源
