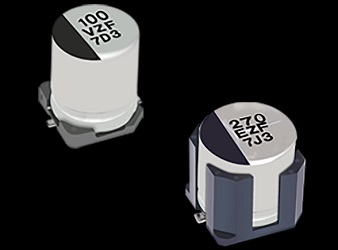

Panasonic EEH-ZF V型SMD混合铝电解电容器通过使用“混合电解质”实现低ESR、高耐压和高可靠性。混合电解质由导电聚合物和电解液体组成。SMT EEH-ZF混合电容器有标准和防振选项可选，采用高温无铅回流焊。这些元件非常适合用于需要低漏电流和高可靠性的应用。

EEH-ZF SMD混合铝电解电容器特性

低ESR和高纹波电流

高温无铅回流焊

高耐压（至63V）

低LC（0.01 CV或3μA）

符合AEC-Q200标准

符合RoHS指令

EEH-ZF SMD混合铝电解电容器应用

汽车

LED头灯

BMS（电池管理系统）

ECU（发动机控制单元）

汽车用OBC（车载充电器）

油泵

EPS（电动助力转向）

工业设备

工业设备电机

EEH-ZF SMD混合铝电解电容器规格参数

耐久性：1000小时（+150°C时），2000小时（+145°C时）

温度范围：-55°C至+150°C

额定电压范围：25V至80V

标称电容范围：10μF至560μF

ESR：11mΩ至120mΩ

电容容差：±20%

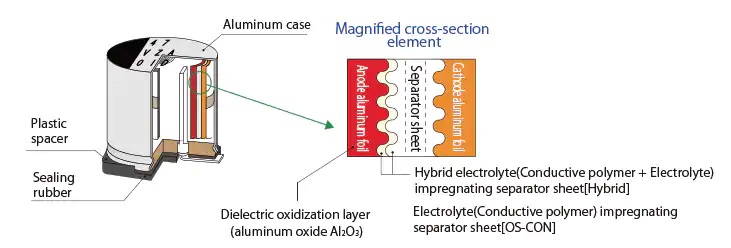

EEH-ZF SMD混合铝电解电容器结构图

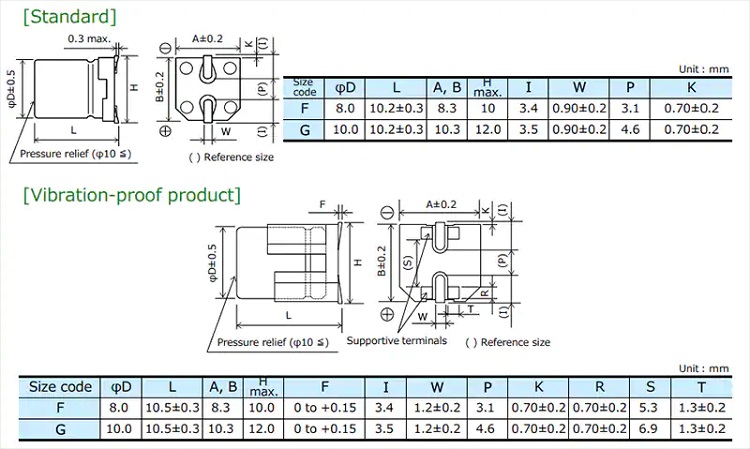

EEH-ZF SMD混合铝电解电容器封装尺寸图
