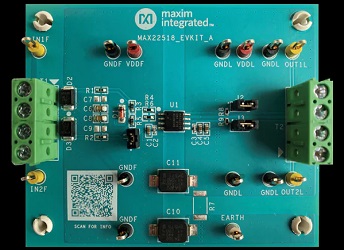

Maxim Integrated MAX22518EVKIT评估套件提供了一种经过验证的设计，可以评估MAX22518双通道数字隔离器。MAX22518EVKIT允许通过端子排或测试点轻松访问两个通道。也可以使用测试点访问隔离的现场侧电源V DDF。该评估套件包括必要的外部组件，以演示该器件的浪涌性能（1.2 /50μs），在输入和现场接地之间（差分）高达±1kV，在输入之间高达±2kV（共模）。

MAX22518EVKIT评估板与MAX22518一起提供，但设计还支持MAX22517和MAX22519数字隔离器。逻辑侧输出（OUT1L和OUT2L）上的跳线使用户可以连接或断开上拉电阻，具体取决于目标器件具有开漏输出还是推挽输出。

MAX22518EVKIT由逻辑端的单个电源V DDL供电，范围为3.0V至5.5V。现场侧电源V DDF由设备产生，额定电压为3.3V。逻辑侧接地（GNDL）和现场侧接地（GNDF）是隔离的，并且可以具有高达445V RMS的连续工作电压差。为了评估器件的电气参数，而在两侧之间没有任何隔离，可以在GNDL和GNDF之间共享一个公共地。

MAX22518EVKIT特征

自发电隔离现场侧电源V DDF

2个单向通道，带有输入电荷泵（MAX22517和MAX22518）和开漏输出（MAX22518和MAX22519）

板载组件的浪涌和短路保护

24V AC短路保护

±1kV线对地和±2kV线对线的浪涌容限（1.2 /50μs波形）

接线端子和测试点，可轻松连接至外部设备

单逻辑侧电源VDDL，范围为3V至5V

确保60s 高达3.5kV RMS隔离

-40°C至+ 125°C温度范围

经过验证的PCB布局

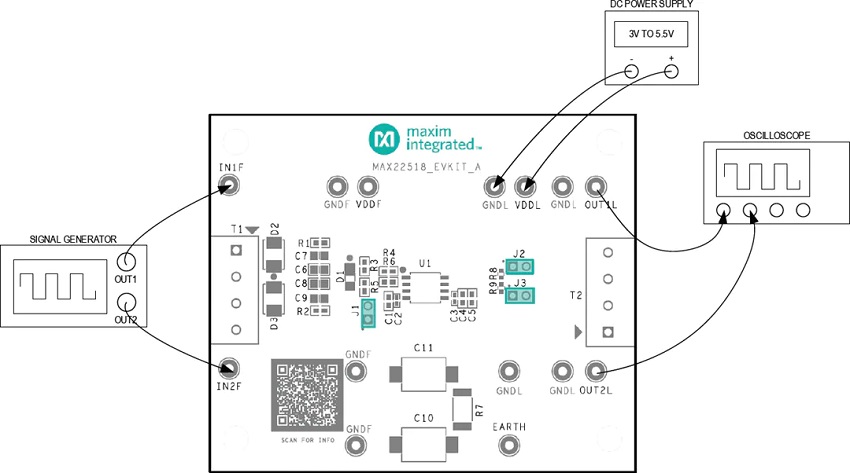

MAX22518EVKIT所需设备

直流电源，输出范围高达5.5V

数字万用表

信号/函数发生器

示波器

MAX22518EVKIT引脚功能图
