Maxim Integrated MAX22518双通道数字隔离器采用Maxim专有的处理技术，具有集成的现场侧电源。现场侧电源由逻辑侧使用集成的隔离式DC-DC转换器提供。当现场侧的功率需求较小时，这种方法消除了笨重且昂贵的外部隔离电源。MAX22518具有基本隔离功能，连续工作60秒或445V RMS的额定耐压为3.5kV RMS。通过在每个输入上使用单个电阻，MAX22518的输入可承受1.2 /50μs的浪涌脉冲，在输入之间（共模）高达±2kV，在输入与现场地之间（差分）高达±1kV，以及连续短路至24V AC。

隔离器的两侧均由逻辑侧的3.0V至5.5V单电源供电，这也设置了输出逻辑电平。MAX22518的两个通道均从现场侧向逻辑侧传输数据，并始终使能。当相应的输入为高时，每个输出为高；当相应的输入为低时，每个输出为低。

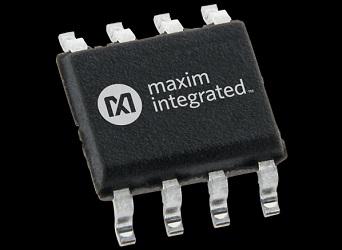

MAX22518采用8引脚宽体SOIC封装，爬电距离和间隙为5.5mm。封装材料的最小比较跟踪指数（CTI）为400V，这使其在爬电表中具有II组等级。该器件的额定工作温度为-40°C至+ 125°C的环境温度范围。

MAX22518双通道数字隔离器特征

占地面积小，功能强大

集成隔离现场侧电源

集成电流数字隔离

集成浪涌和短路保护，带有外部串联电阻

24V AC短路保护

±1kV线对地和±2kV线对浪涌容限（1.2 /50μs波形）

紧凑的8引脚宽体SOIC封装（5.5mm爬电距离）

可靠的数字信号电隔离

5kV RMS隔离电压持续60s（V ISO）

445V RMS连续工作电压（V IOWM）

设计灵活性

220μA现场侧电源外部负载能力

3.0V至5.5V逻辑侧电源

-40°C至+ 125°C的工作温度范围

宽体SOIC-8封装

符合RoHS

安全法规认证

UL根据UL1577

cUL根据CSA公告5A

MAX22518双通道数字隔离器应用领域

工业物联网

工业网络系统

楼宇自动化

医疗设备

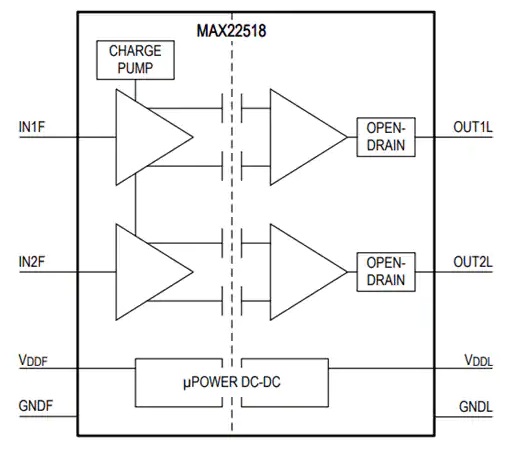

MAX22518双通道数字隔离器引脚功能图

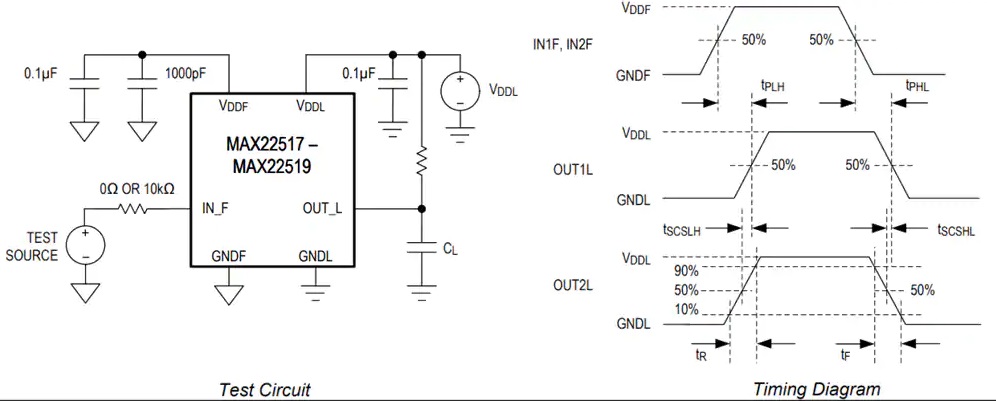

MAX22518双通道数字隔离器电路图和时序图
