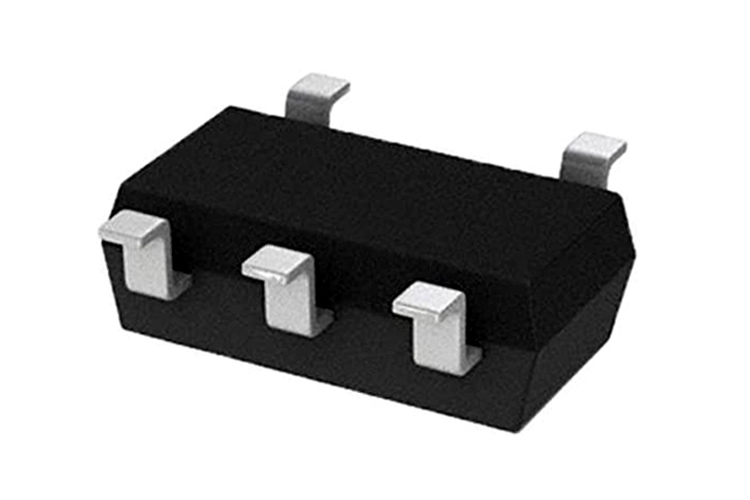

LM321是一个低功率单个运算放大器，具有一个高的单位增益频率和指定的0.4-V /μs的转换速率，所述静态电流仅为430-μA/放大器（在5V）。 LM321采用SOT-23封装。

LM321 IC引脚配置

LM321功能和规格

电源电压：3V至32V
SR-摆率：0.4 V / us
每通道输出电流：40 mA
Vos-输入失调电压：0.3 mV
工作电源电流：10 mA
CMRR-共模抑制比：85 dB
增益V / V：100 V / mV
PSRR-电源抑制比：100 dB
提供SOT-23封装

等效于 LM321 :  UA741，CA3140，TL081，MC33171，OP07

替代放大器：LM4871，AD620，IC6283，JRC45558，LF351

哪里可以使用LM321运算放大器IC

LM321单路运算放大器可提供最低3V至32V的宽输入电压范围，并具有85dB的高CMRR和高输入阻抗，以在同相电路配置中提供高精度。即使在高闭环增益下，LM321仍可保持出色的线性度和增益精度。LM321具有出色的失调稳定性和随时间或温度变化的增益。 这些功能使LM321成为仪表应用的行业标准。

因此，如果您要寻找一种具有宽输入电压范围，随温度变化而具有更高稳定性和准确性的运算放大器，那么该IC可能是您的正确选择。

如何使用LM321运算放大器IC

LM321数据表中的功率放大器应用电路如下所示。电阻R1和R2用于设置电压增益。在此电路LM321中，运算放大器用于放大BJT晶体管的电流。放大器的输出连接到BJT的基极，后者放大电流。电流增益由BJT的电流增益β设定。结果输出为负载提供了高功率。差分电源是必需的。

LM321 IC的应用

无线基站控制电路
光网络控制电路
仪器仪表
传感器和控件
热电偶
电阻式热探测器（RTD）
应变桥
分流电流测量
精密过滤器

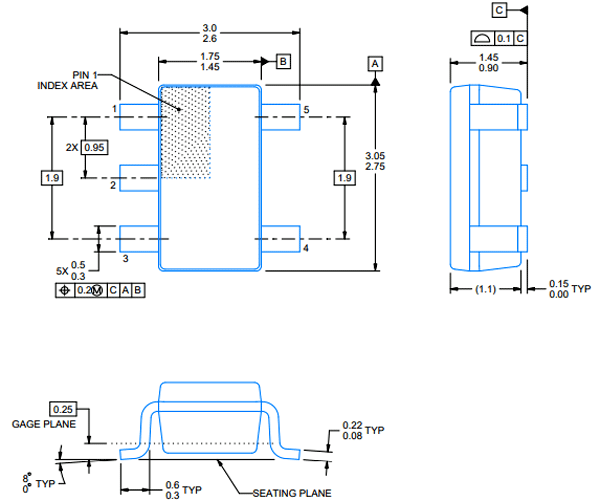

LM321的2D模型

LM321 SOT-23封装的尺寸如下。
