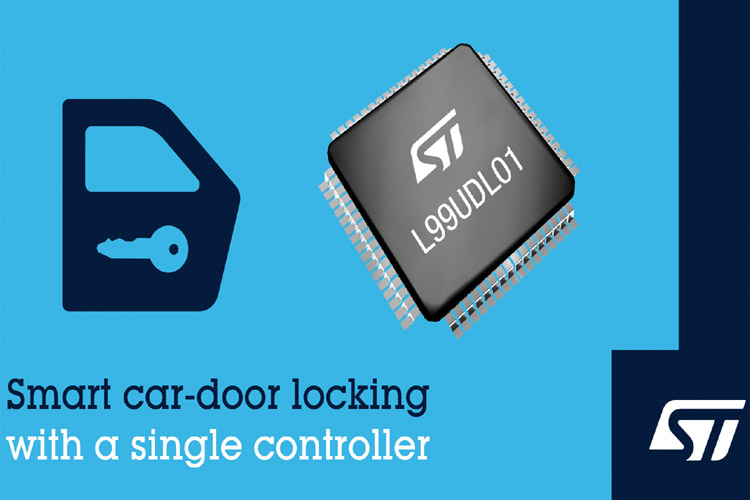

意法半导体（ST）推出了L99UDL01汽车通用门锁IC，这是一种通过车身控制模块（BCM）电动驱动汽车锁的集中式解决方案。该器件替代了多个单独的电机驱动器以及相关的模拟和无源组件，还提供了更复杂的功能。L99UDL01 集成了六个MOSFET半桥输出和两个半桥栅极驱动器，具有保护和诊断功能，以增强安全性，简化设计并节省空间。

IC的独特安全功能将在发生事故时超越正常操作，以确保第一响应者可以进入车辆。PWM输出电流调节和高级诊断将有助于检测过电流，开路负载，电池短路和接地短路。可以在不启动负载的情况下完成负载完整性检查。

六个集成的MOSFET半桥可以独立连接，也可以两个通道包含多达三个并联的半桥来共享，以分担更大的电流负载，输出MOSFET的RDS（ON）低，可以提高能源效率并简化热管理。为了确保最佳性能，包括导通时间，关断状态故障检测以及输出电流大小和方向，可以调整关键参数。可编程电流限制使设计人员可以减轻门锁电机的压力，从而提高可靠性。

设计人员可以根据需要选择将两个半桥栅极驱动器连接为N沟道MOSFET或Smart Power器件，以控制其他大功率负载。该驱动器采用主动再循环，以最大程度地降低功耗。还内置了对外部电源设备的保护，包括漏源电流监控和断态故障检测。

L99UDL01汽车通用门锁IC的功能

六个集成式全保护0.09Ω半桥
待机电流消耗极低
2个外部半桥控制器
PWM电流调节高达25 kHz
4 MHz 24位SPI接口，用于控制和诊断
两种省电模式，包括50μA待机和休眠模式，可将电流降至15μA以下。
2级电荷泵，低电压运行
高级诊断
输出使能高安全性
热警告和关机保护
使用外部N-ch MOSFET进行电池反向保护
