德州仪器LM5156x-Q1非同步升压控制器是使用峰值电流模式控制的宽输入范围（3.5V至60V）控制器。该器件可用于升压，SEPIC和反激式拓扑。如果将BIAS引脚连接至V CC引脚，则德州仪器（TI）LM5156x-Q1器件可使用最低2.97V的1节电池启动。如果BIAS引脚大于3.5V，它可以在低至1.5V的输入电源电压下工作。

内部V CC调节器还支持高达60V（绝对最大65V的绝对值）的BIAS引脚工作，以应对汽车负载突降。开关频率可以使用100kHz至2.2MHz的外部电阻器动态编程。以2.2MHz进行切换可最大程度地减少AM频带干扰，并提供较小的解决方案尺寸和快速的瞬态响应。为了降低电源的EMI，该器件提供了可选的双重随机扩展频谱，可在较宽的频率范围内降低EMI。

该器件具有1.5A标准MOSFET驱动器和100mV的低电流极限阈值。该器件还支持使用外部V CC电源以提高效率。低工作电流和脉冲跳跃操作提高了轻负载时的效率。该器件具有内置保护功能，例如逐周期电流限制，过压保护，线路UVLO和热关断。LM51561-Q1器件选件提供打ic模式过载保护。其他功能包括低停机I Q，可编程软启动，可编程斜率补偿，精度基准，电源就绪指示器和外部时钟同步。

LM5156x-Q1非同步升压控制器特征

符合AEC-Q100的汽车应用要求

–40°C至+ 125°CT A温度等级1

功能安全性

可用的文档可帮助功能安全系统设计

适用于宽输入范围的汽车电池应用

3.5V至60V工作范围（最大65V abs）

当BIAS = V CC时为2.97V至16V

当BIAS≥3.5V时，最小升压电源电压为1.5V

输入瞬态保护高达65V

电池消耗最少

低关断电流（I Q ≤2.6μA）

低工作电流（I Q ≤490μA）

解决方案尺寸小，成本低

最大开关频率为2.2MHz

12引脚WSON封装（3mm×2mm），带有可润湿的侧面

集成误差放大器，无需光耦合器即可实现一次侧调节（反激式）

在启动过程中最小化下冲（起停应用）

EMI缓解

可选双重随机扩频

无铅封装

效率高，功耗低

100mV±7％的准确电流极限阈值

强大的1.5A峰值标准MOSFET驱动器

支持外部V CC电源

避免AM频段干扰和串扰

可选时钟同步

从100kHz到2.2MHz的动态可编程开关频率

集成保护功能

恒定峰值电流限制输入电压

可选的打h模式过载保护

可编程线UVLO

OVP保护

热关断

精度为±1％的精度反馈参考

可编程的额外斜率补偿

可调软启动

PGOOD指示器

LM5156x-Q1非同步升压控制器应用领域

汽车12V或24V电池应用

汽车起停应用

高压LiDAR电源

不带光耦合器的多输出反激

汽车尾灯LED偏置电源

宽输入升压，SEPIC，反激电源模块

音频放大器应用

电池供电的升压，SEPIC，反激

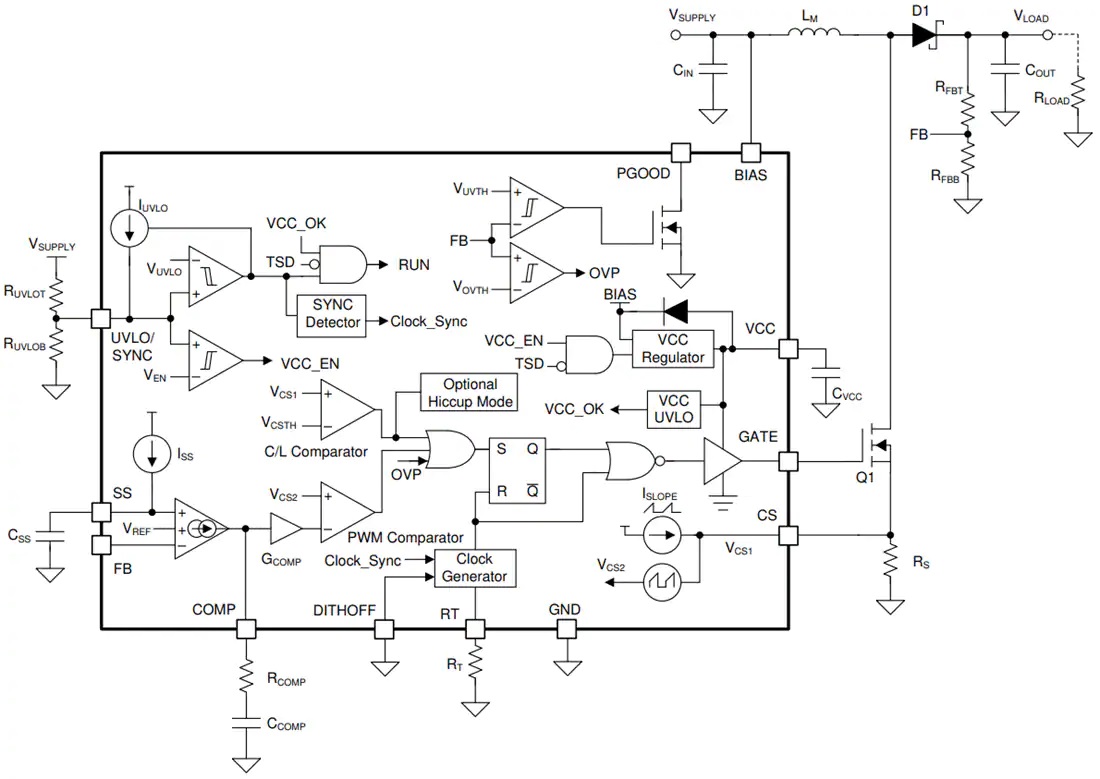

LM5156x-Q1非同步升压控制器功能结构图
