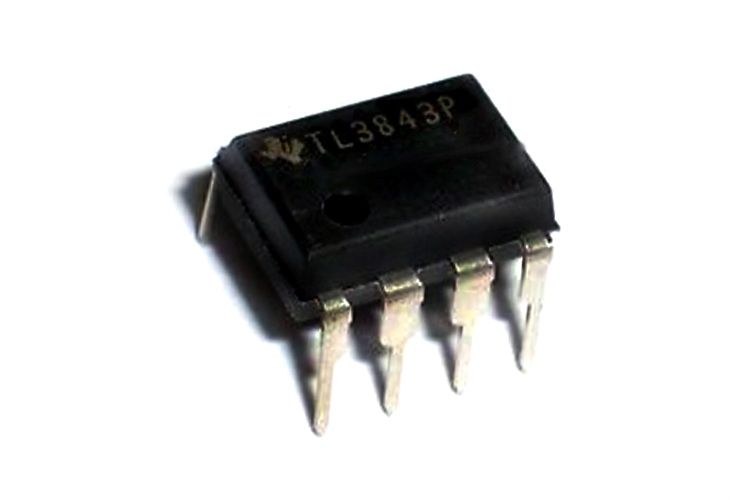

TL3843是固定频率电流模式PWM控制器IC。TL3843 IC提供了实现离线或DC-DC固定频率电流模式控制方案所必需的功能，并具有最少的外部组件数量。

注意：该IC也采用14引脚封装。本文仅介绍该IC的8引脚版本。

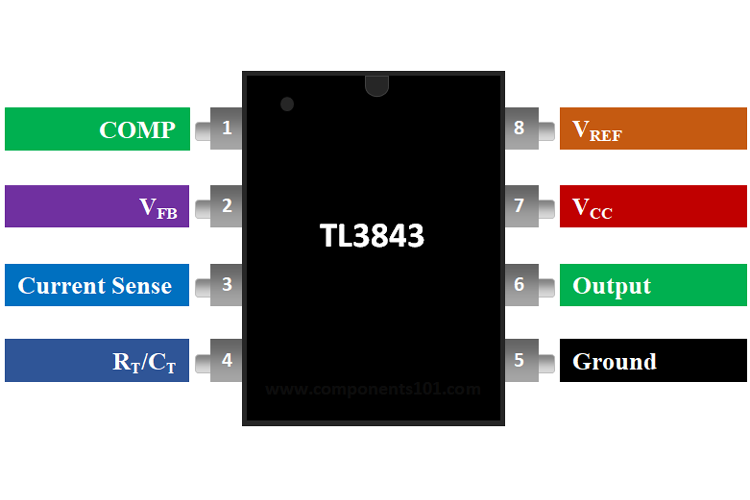

引脚描述TL3843：

TL3843 规格和功能

电流模式PWM控制器
电源电压：7.6V至30V
输出电压：0V至30V
输出引脚电流：200 mA
开关频率：500 kHz
占空比-最大值：100％
针对离线和DC-DC转换器进行了优化
大电流图腾柱输出
下降时间：50ns
上升时间：50ns

TL3843 PWM控制器IC的使用位置：

无论降压或升压拓扑如何，UC3844电流模式PWM控制器均可用于DC至DC转换。TL3843可用于通过改变负载的输出电压来提供恒定电流。该IC具有用于精确占空比控制的微调振荡器，温度补偿基准，高增益误差放大器，电流检测比较器以及用于驱动功率MOSFET的高电流图腾柱输出。

因此，如果您正在寻找一种IC，该IC可以根据流过电路的电流来产生PWM信号来控制电源开关，那么该IC可能是您的正确选择。

TL3843的使用方法：

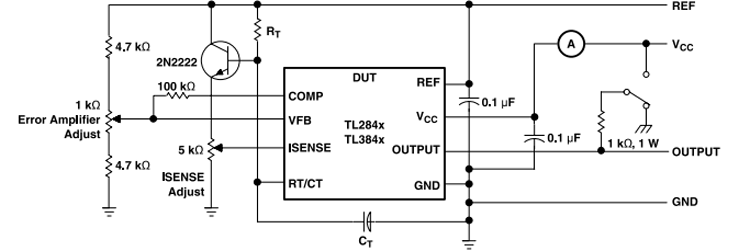

在电路中使用TL3843非常简单，因为它需要最少的组件数量。TL3843数据表的示例应用电路如下所示。

VCC引脚的输入电压应为7.6V至30V。VFB（电压反馈）引脚用作反馈，基于该反馈可控制PWM信号。分流电阻器用于监视电路中电流的变化，然后将分流器两端的差电压提供给反馈引脚。VREF用于通过定时电阻为振荡器定时电容器提供充电电流。对于参考稳定性而言，重要的是，VREF的旁路应通过一个陶瓷电容器连接到地，该陶瓷电容器应尽可能靠近该引脚。

TL3843的应用：

SMPS（开关模式电源）电路
DC-DC转换器电路
电子电源
电池消耗电路
装载机

TL3843的2D模型：

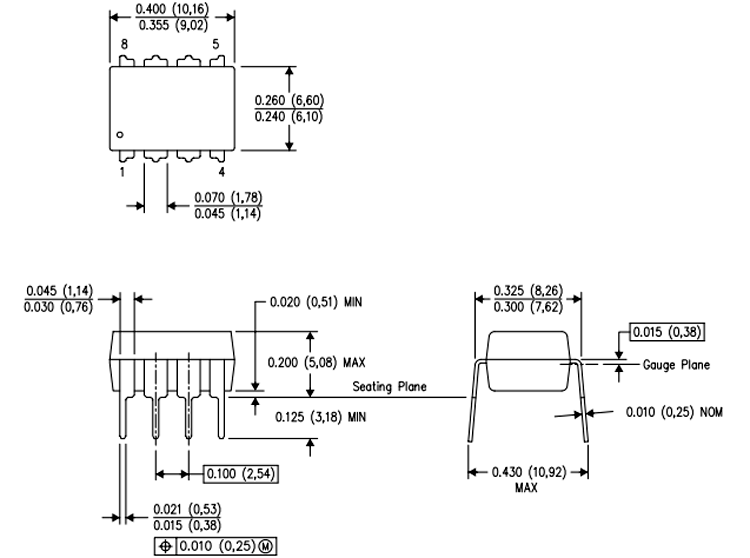

TL3843 IC的尺寸如下。这些尺寸适用于8引脚GDIP 封装。如果使用其他封装IC，请参考TL3843数据表。
