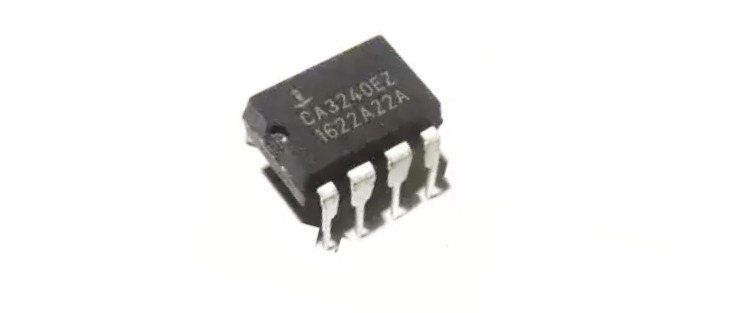

CA3240是流行的双通道版本CA3140系列集成电路运算放大器。CD3240在同一块单芯片上结合了MOS和双极晶体管的优势。栅极保护的MOSFET输入晶体管提供高输入阻抗和宽的共模输入电压范围（通常低于负电源轨0.5V）。

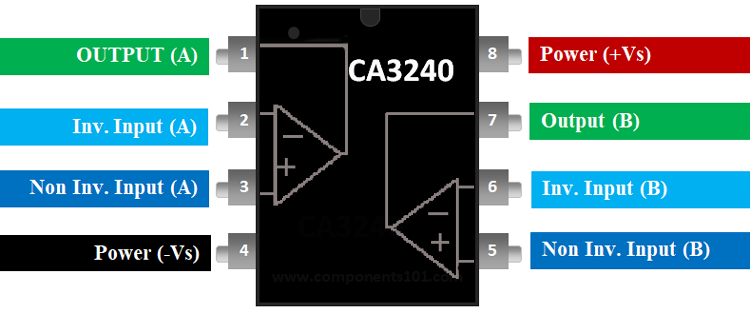

CA3240引脚配置

CA3240的功能和规格

通道数：2通道
可以通过单个电源工作
GBP-增益带宽乘积：4.5 MHz
电源电压-最大值：36 V
电源电压-最小值：4 V
最大双电源电压：+/- 18 V
最小双电源电压：+/- 2 V
工作电源电流：8 mA
每通道输出电流：40 mA
SR-摆率：9 V / us
CMRR-共模抑制比：70 dB
Vos-输入失调电压：15 mV

类似的运算放大器。集成电路

LM158，LM158A，LM358，LM358A，LM2904，LM2904Q，LM4558，LM747

在哪里使用CA3240运算放大器

CA3240 IC可用于实现比较器，差分放大或数学运算之类的通用运算放大器运算电路。此外，该器件专为传感器放大器，直流放大模块等应用而设计，可以在单电源电压系统中更轻松地实现。例如，这些设备可以直接用数字电子产品中使用的标准5V电源操作，而无需额外的-5V电源。

除了板上的两个运算放大器外，该器件还可以一次在应用中方便地执行两种不同的功能。该设备以其低成本和良好的性能而受到爱好者和工程师的欢迎。

如何使用CA3240运算放大器IC

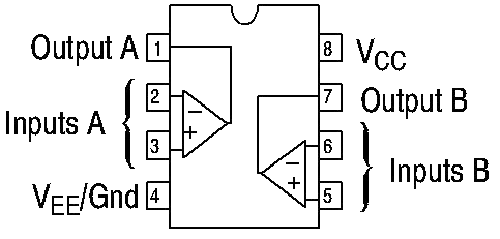

如上所述，CA3240是双运放IC。CA3240的内部连接图如下所示。

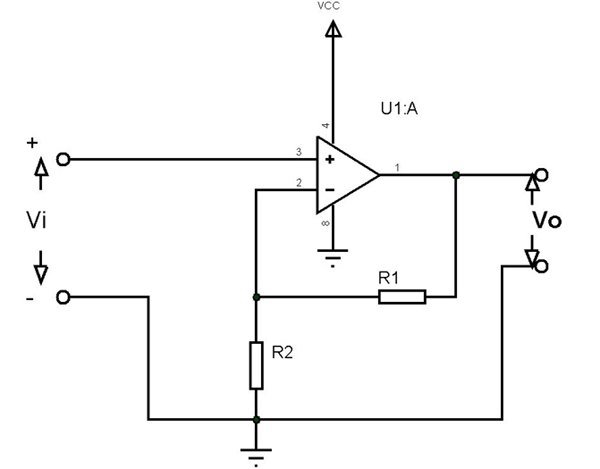

现在，让我们从两者中选取一个运放，并构建一个简单的应用电路，如下所示。

在上述电路中，运算放大器用作同相放大器（因为输入被提供给运算放大器的同相端子），输出作为Vo提供。同样，该设备由VCC的单个电压源供电。

我们有输出Vo的方程式=输入电压*增益= Vi * A = Vi *（1 + R1 / R2）

例如：

假设R1 = 100，R2 = 10且输入电压Vi = 20mV

我们将有Vo = 20m *（1 + 10）= 220mV

至此，我们已经实现了运算放大器的放大器电路，并且以类似的方式，我们使用该器件设计了运算放大器的所有其他应用电路。

应用领域

汽车和汽车中以地为参考的单放大器
便携式仪器
采样和保持放大器
长时间定时器/多谐振荡器（微秒-分-小时）
光电流仪器
入侵报警系统
比较器
函数发生器
仪表 放大器
