MC33171通用运算放大器_功能规格_引脚配置

来源：HQBUY 发布时间：2020-08-06

摘要： MC33171是一个单电源3.0 V至44 V，低功耗运算放大器。该IC每个放大器的工作电流为180 μA，无需使用JFET器件技术即可提供1.8 MHz的增益带宽乘积和2.1 V / s的转换速率。

MC33171是一个单电源3.0 V至44 V，低功耗运算放大器。该IC每个放大器的工作电流为180 μA，无需使用JFET器件技术即可提供1.8 MHz的增益带宽乘积和2.1 V / s的转换速率。

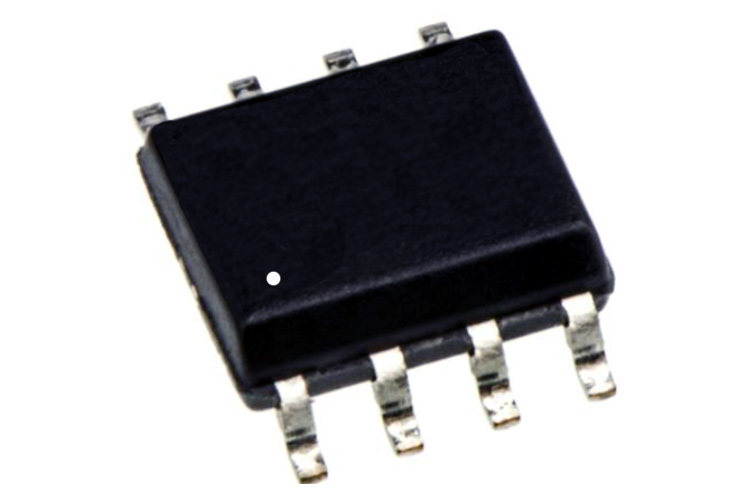

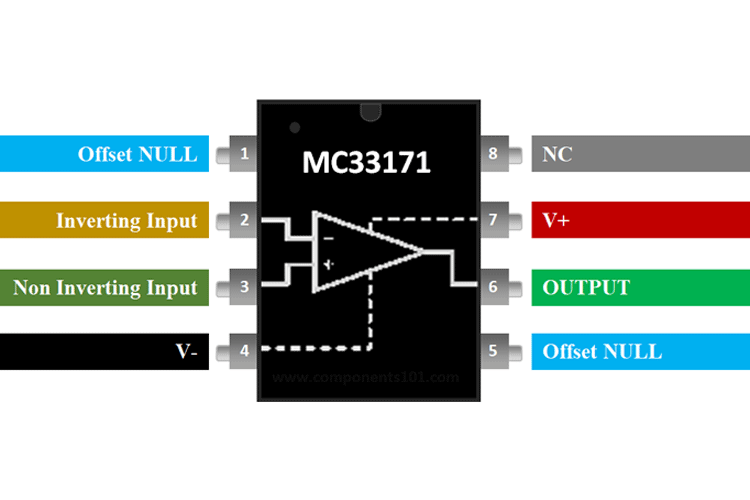

MC33171运算放大器IC MC33171运算放大器IC引脚排列

MC33171 IC引脚配置

Pin Number	PIin Name	Description
1,5	Offset NULL	Used to set offset voltage if required
2	Inverting Input (IN-)	The Inverting pin of the Op-Amp
3	Non- Inverting Input (IN+)	The Non-Inverting Pin of the Op-Amp
4	V-	Connected to negative rail or ground
6	Output	Output pin of the Op-Amp
7	V+	Connected to the positive rail of supply voltage
8	NC	Not Connected

MC33171的功能和规格

电源电压：4V至44 V
每通道输出电流：27 mA
通道数：1通道
GBP-增益带宽积：2.1 MHz
SR-摆率：2 V / us
CMRR-共模抑制比：80 dB
Ib-输入偏置电流：100 nA
Vos-输入失调电压：5 mV
工作电源电流：250 uA
低总谐波失真：0.03％
优良的相位裕度：60°
出色的增益裕度：15 dB
输出短路保护

等效于MC33171： UA741，CA3140，TL081

替代音频放大器：LM4871 ，AD620，IC6283，JRC45558，LF351N

在哪里使用MC33171运算放大器

MC33171 JFET输入运算放大器旨在提供比以前开发的任何运算放大器更广泛的选择。MC33171是单封装的运算放大器，现已被广泛使用了很长时间。该运算放大器可用于许多通用应用，例如电压跟随器，缓冲器，比较器，放大器，加法器等等。因此，如果您只是为一些基本电路设计而寻找普通的老式运算放大器，那么该IC可能是您的正确选择。
