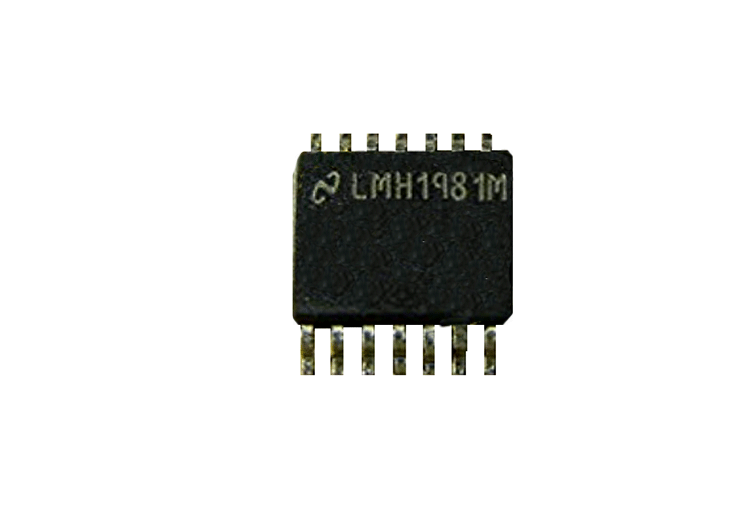

摘要: LMH1981是一款高性能的多格式同步分离器,非常适合在广泛的视频应用中使用,例如广播和专业视频设备以及HDTV / DTV系统。它提供复合同步,垂直同步,突发/后沿定时和奇/偶场检测。
LMH1981是一款高性能的多格式同步分离器,非常适合在广泛的视频应用中使用,例如广播和专业视频设备以及HDTV / DTV系统。它提供复合同步,垂直同步,突发/后沿定时和奇/偶场检测。

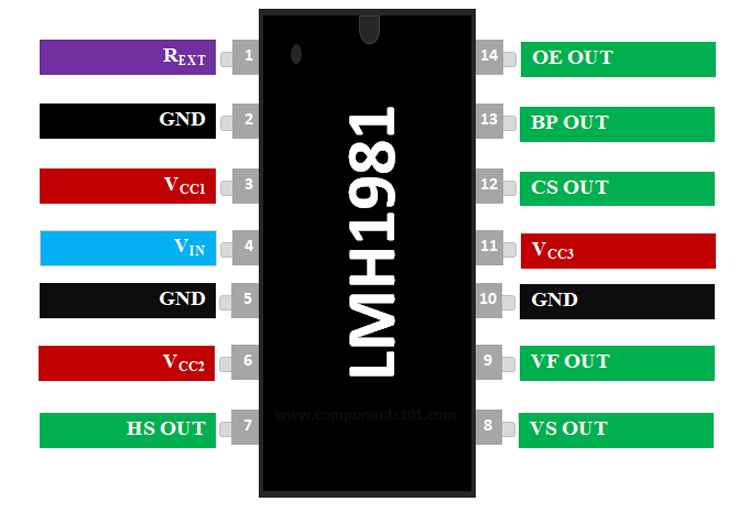

Pin Number | Pin Name | Description |
1 | REXT | Bias Current External Resistor |
2,5,10 | GND | Ground |
3,6,11 | VCC | Supply Voltage |
4 | VIN | Video-Input |
7 | HSOUT | Horizontal Sync Output |
8 | VSOUT | Vertical Sync Output |
9 | VFOUT | Video Format Output |
12 | CSOUT | Composite Sync Output |
13 | BPOUT | Burst/Back Porch Timing Output |
14 | OEOUT | Odd/Even Field Output |
NTSC,PAL,480I / P,576I / P,720P和1080I / P / PsF从复合视频(CVBS), S视频(Y / C)和分量视频(YPBPR / GBR)的标准模拟视频同步分离介面
工作电源电压:3.3V至5V
工作电源电流:11 mA
兼容双级和三级同步
复合垂直同步输出
奇/偶场输出
突发/后沿输出
提供14引脚PDIP和SOIC封装
等效于LMH1981: LM1881,EL4581
备选视频同步分隔符: EL1993,EL4583
LMH1981已使用 了广泛的视频应用,例如广播和专业视频设备以及HDTV / DTV系统。该IC的一项主要应用是通过消除复合视频(CVBS)方面,将复合视频(HSYNC + VSYNC + CVBS)上的同步转换为CSYNC视频(HSYNC + VSYNC)。它提供复合同步,垂直同步,突发/后沿定时和奇/偶场检测。LMH1981自动检测输入视频格式,从而无需使用微控制器进行编程。
因此,如果您正在寻找复合视频转换IC,那么LMH1981可能会让您感兴趣。

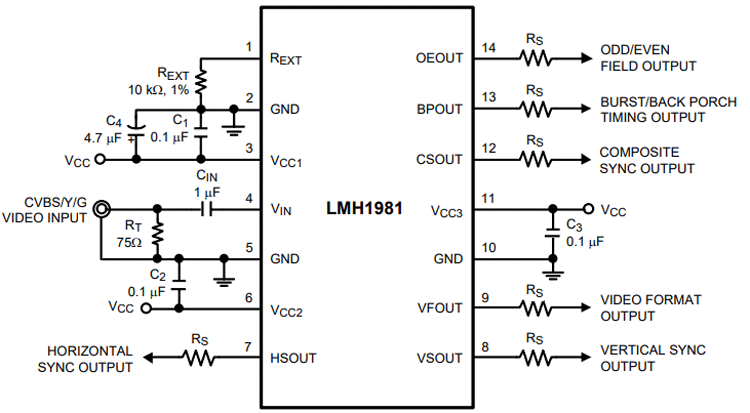

LMH1981可以使用最少数量的组件。 唯一需要的外部组件是电源引脚上的旁路电容器,引脚4上的输入耦合电容器以及引脚1上的精密REXT电阻。LMH1981的典型连接图如下所示。
该IC的工作电压范围为3.3-5V。V IN引脚 通过75Ω同轴电缆馈入低噪声,广播质量的信号。同轴电缆应与75Ω负载终端电阻器阻抗匹配,以防止不希望的信号失真。可从引脚8获得不含复合材料且可在RGB监视器上使用的输出视频。
广播和专业视频设备
HDTV / DTV系统
同步锁相电路
视频采集设备
机顶盒(STB)和数字视频录像机(DVR)
视频显示
