摘要: SSL5015TE是一种高电压 紧凑不可调光的LED驱动器IC具有集成的MOSFET用于一般电源不可调光照明应用中驱动LED灯。该IC专用于100 V(AC)或120 V(AC)输入应用。
SSL5015TE是一种高电压 紧凑不可调光的LED驱动器IC具有集成的MOSFET用于一般电源不可调光照明应用中驱动LED灯。该IC专用于100 V(AC)或120 V(AC)输入应用。

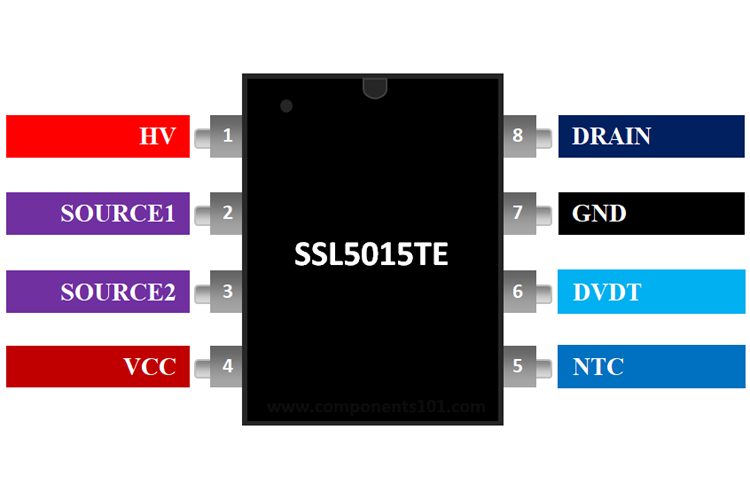

Pin Number | Pin Name | Description |
1 | HV | High-Voltage Supply Pin |
2 | SOURCE1 | Internal MOSFET Source |
3 | SOURCE1 | Current Sensing Source |
4 | VCC | Supply Voltage |
5 | NTC | LED Temperature Protection Input |
6 | DVDT | Capacitor Switching Supply Pin |
7 | GND | Ground pin |
8 | DRAIN | Internal MOSFET Drain |
工作电压:8V至15V
电流-输出/通道:2A
输出电压:300V
转换频率:100 kHz
欠压锁定(UVLO)
前沿消隐(LEB)
ZCS无需肖特基二极管
采用8引脚SOIC封装
注意:完整的技术细节可以在此页末尾提供的SSL5015TE数据表中找到。
SSL5015TE的替代产品:OB3350 , BP3316D
其他显示驱动器IC:LM3914,LM3915,MAX7219
SSL5015TE主要用于低成本,市电不可调光的LED照明应用,包括18 W T-LED或更高功率因数的高功率因数。该IC在100 V(AC)或120 V(AC)电源电压下工作。可以使用PWM信号调制输出电流。

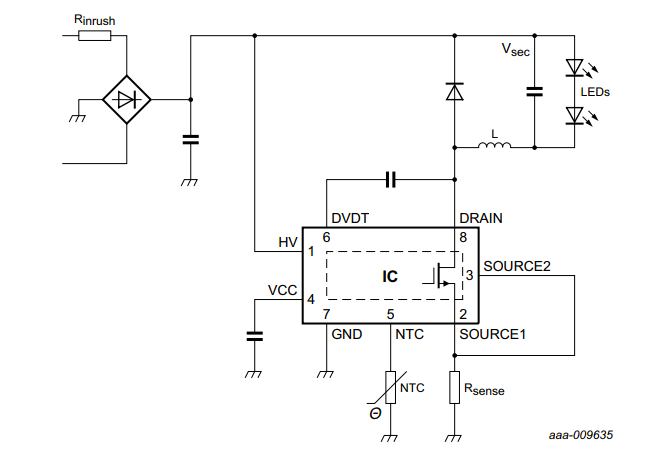

SSL5015TE是BCM峰值电流控制系统,在连续模式和非连续模式之间的边界上运行。下面给出了SSL5015TE数据表的基本应用图。
MOSFET导通时,电感器L用于存储能量。MOSFET的漏极电流被反馈到传感元件,以保持即将到来的输出电流的稳定性。连接到SOURCE引脚的R SENSE电阻用于检测电流。在SOURCE2引脚上检测到的峰值电流确定MOSFET何时关断。 当内部MOSFET关断时,电流流过续流二极管和输出电容器。
LED球泡灯,射灯
PAR30,PAR38 LED灯
T8 / T10 LED灯串
其他LED照明
SSL5015TE IC的尺寸如下。这些尺寸适用于SOIC-8 封装。如果您使用不同的封装IC,请参考SSL5015TE数据表。
