TL081通用运算放大器_特性规格_引脚配置

来源：HQBUY 发布时间：2020-08-07

摘要： TL081是具有内部调整的输入偏移电压（BI-FET IITM技术）一种低成本，高速JFET输入运算放大器。该器件需要低电源电流，但仍保持较大的增益带宽乘积和快速压摆率。

TL081是具有内部调整的输入偏移电压（BI-FET IITM技术）一种低成本，高速JFET输入运算放大器。该器件需要低电源电流，但仍保持较大的增益带宽乘积和快速压摆率。

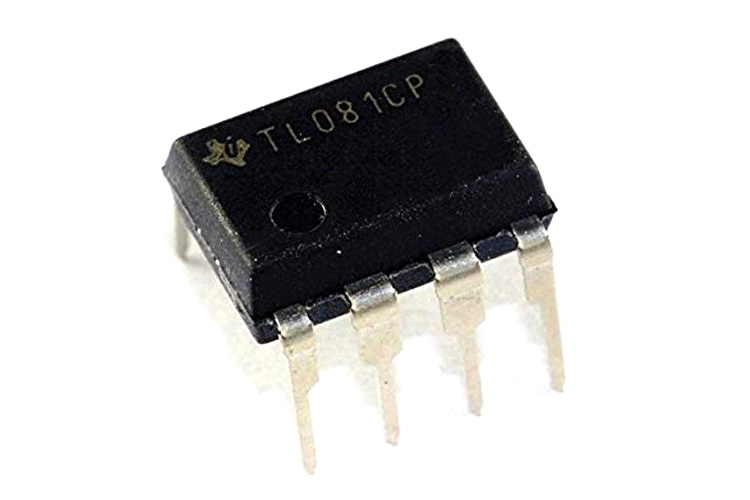

TL081运算放大器

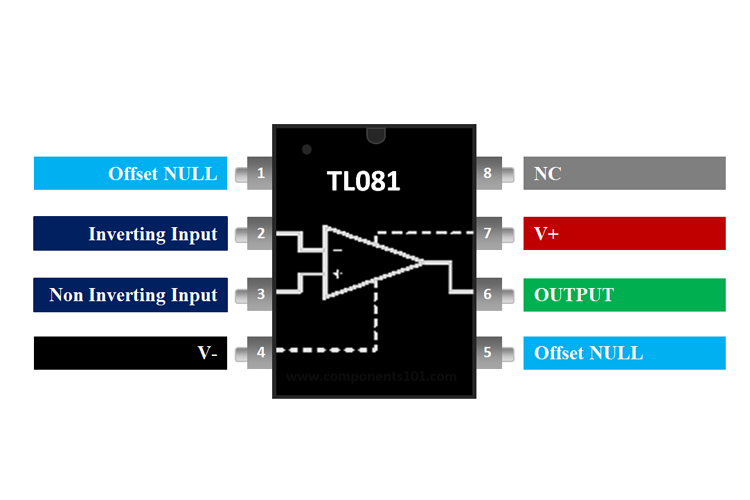

Pin Number	Pin Name	Description
1,5	Offset NULL	Used to set offset voltage if required
2	Inverting Input (IN-)	The Inverting pin of the Op-Amp
3	Non- Inverting Input (IN+)	The Non-Inverting Pin of the Op-Amp
4	V-	Connected to negative rail or ground
6	Output	Output pin of the Op-Amp
7	V+	Connected to a positive rail of supply voltage
8	NC	Not Connected

TL081特性和规格

电源电压：7V至36 V
GBP-增益带宽乘积：3 MHz
SR-摆率：13 V / us
CMRR-共模抑制比：70 dB至86 dB
工作电源电流：1.4 mA
输入偏置电流：200pA
消耗功率：670mW
采用8引脚PDIP，SOIC封装
注意：完整的技术详细信息可以在此页末尾提供的TL081数据表中找到。

等效于TL081： UA741 ，CA3140

替代音频放大器：LM4871，AD620，IC6283，JRC45558，LF351N，MC33171N

TL081运算放大器的使用地点

TL081 JFET输入运算放大器的设计提供了比以前开发的任何运算放大器更广泛的选择。TL081是单封装的运算放大器，现已广泛使用了很长时间。该运算放大器可用于许多通用应用，例如电压跟随器，缓冲器，比较器，放大器，加法器等等。因此，如果您只是为一些基本电路设计而寻找普通的老式运算放大器，那么该IC可能是您的正确选择。
