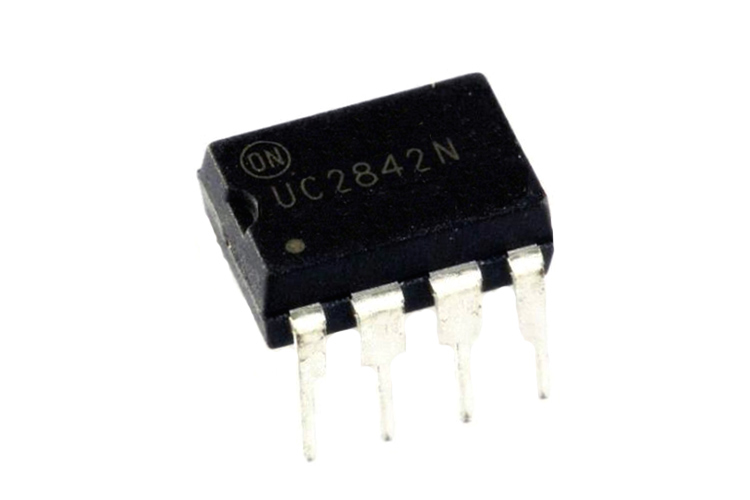

UC2842是一个固定频率的电流模式PWM控制器。该IC专为使用最少外部组件的离线和DC-DC转换器应用而设计。UC2842 IC提供多种封装选项，温度范围选项，最大占空比选择，以及开启和关闭阈值以及滞后范围的选择。

注意：该IC还采用14引脚，16引脚和20引脚封装。本文仅介绍该IC的8引脚版本。

UC2842 IC引脚说明

UC2842规格

电流模式PWM控制器
工作电压：12V至28V
输出引脚电流：200 mA
开关频率：500 kHz
占空比-最大值：100％
工作电源电流：25 mA
针对离线和DC-DC转换器进行了优化
大电流图腾柱输出

UC2842的等效/替代品：UC3843，UC2842，UC3844

替代品PWM控制器IC：  SG2524

哪里可以使用UC2842 PWM控制器IC：

UC2842系列设备和UC3842系列设备几乎相同。这两个系列器件之间的主要区别是环境工作温度范围。UC2842系列器件的工作温度为–40°C至85°C，而UC3842系列器件的工作温度为0°C至70°C。这些系列成员之间的其他区别是UVLO阈值和最大占空比范围。

因此，如果您正在寻找具有宽温度范围并且可以在极冷或极热条件下工作的PWM控制器IC，那么该IC可能是您的正确选择。

UC2842 IC的使用方法

在电路中使用UC2842非常简单，因为它需要最少的组件数量。UC2842数据表中的示例应用电路如下所示。

VCC引脚的输入电压应为12V至28V。IC的输出引脚连接到要开关的电源开关的栅极驱动器电路。VFB（电压反馈）引脚用作反馈，基于该反馈可控制PWM信号。分流电阻器用于监视电路中电流的变化，然后将分流器两端的这种差分电压提供给反馈引脚。VREF用于通过定时电阻为振荡器定时电容器提供充电电流。对于参考稳定性而言，重要的是，VREF的旁路应通过一个陶瓷电容器连接到地，该陶瓷电容器应尽可能靠近该引脚。

UC2842的应用：

SMPS（开关模式电源）电路
DC-DC转换器电路
电子电源
电池消耗电路
装载机

UC2842的2D模型：

UC2842 IC的尺寸如下。这些尺寸适用于8引脚GDIP 封装。如果您使用其他封装的IC，请参考UC2842数据表。
