摘要： EL1881视频同步分离器采用Elantec的高性能模拟CMOS工艺制造。该设备从标准和非标准视频输入中提取同步定时信息。它提供复合同步，垂直同步，突发/后沿定时和奇/偶场检测。

EL1881视频同步分离器采用Elantec的高性能模拟CMOS工艺制造。该设备从标准和非标准视频输入中提取同步定时信息。它提供复合同步，垂直同步，突发/后沿定时和奇/偶场检测。

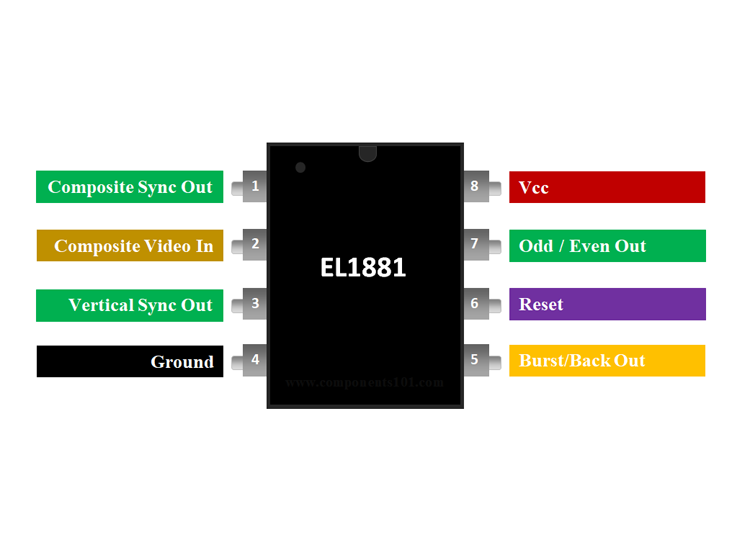

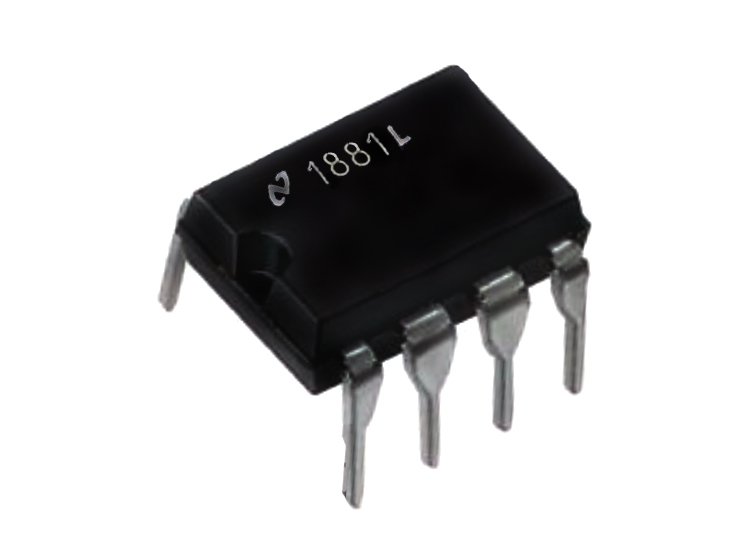

EL1881视频同步分离器 EL1881视频同步分离器引脚排列

Pin Number	Pin Name	Description
1	Composite Sync Output (CSOUT)	This is an output pin which provides the stripped out composite signal
2	Composite Video In (CVIN)	This is the input pin to which the video with composite is fed
3	Vertical Sync Out	This pin outputs the composite free filtered video signal
4	Ground (GND)	Connected to the ground of the system
5	Burst/Back Out (BPOUT)	Outputs burst or back porch timing signal
6	Reset	Used to reset the IC
7	Odd/Even Output (OEOUT)
8	VCC	Powered normally with +5V or +12V

EL1881规格

NTSC，PAL，SECAM，非标准视频同步分离
从0.5VP-P到2VP-P的70mV固定视频输入电平切片
低电源电流-1.5mA（典型值）
+ 5V单电源
复合垂直同步输出
奇/偶场输出
突发/后沿输出

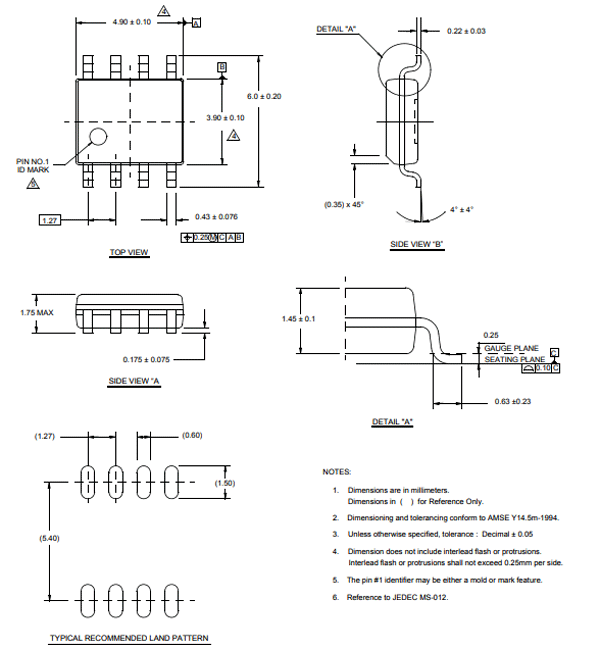

提供8引脚PDIP和SOIC封装等效于EL1881： LM1881，EL4581

替代方案视频同步分隔器： LM1981，EL1993，EL4583

EL1881视频同步分离器IC的使用位置

EL1881用于涉及复合视频和RGB视频的许多视频相关应用。IC的一项主要主要应用是通过消除复合视频（CVBS）方面，将复合视频（HSYNC + VSYNC + CVBS）上的同步转换为CSYNC视频（HSYNC + VSYNC）。它提供复合同步，垂直同步，突发/后沿定时和奇/偶场检测。使用旧的RGB监视器时，这很方便，因为它们不支持复合同步信息。

因此，如果您正在寻找复合视频转换IC，那么您可能会对LM1881感兴趣。
