摘要: TC7660是一个电荷泵的DC-DC电压转换器。它仅使用两个低成本电容器即可将+ 1.5V至+ 10V输入转换为相应的-1.5V至-10V输出,从而消除了电感器及其相关的成本,尺寸和电磁干扰(EMI)。
TC7660是一个电荷泵的DC-DC电压转换器。它仅使用两个低成本电容器即可将+ 1.5V至+ 10V输入转换为相应的-1.5V至-10V输出,从而消除了电感器及其相关的成本,尺寸和电磁干扰(EMI)。

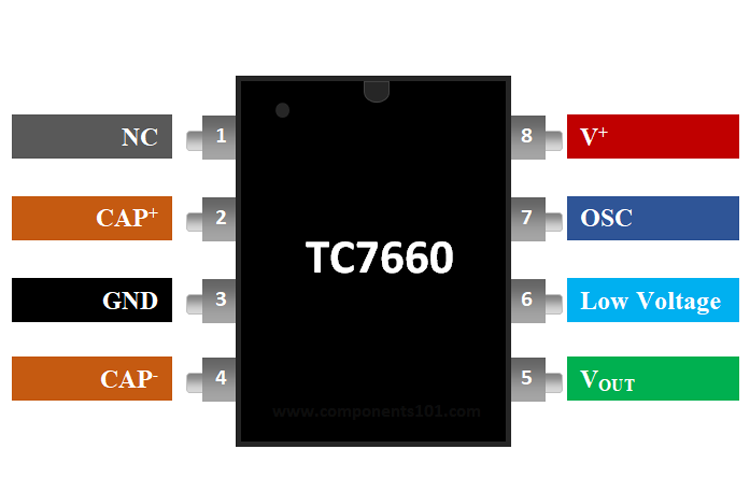

Pin Number | Pin Name | Description |
1 | NC | No Connection |
2 | CAP+ | Charge pump capacitor positive terminal |
3 | GND | Ground Pin |
4 | CAP- | Charge pump capacitor negative terminal |
5 | VOUT | Output Voltage Pin |
6 | Low Voltage | Low Voltage Pin |
7 | OSC | Oscillator control input. Bypass with an external capacitor to slow the oscillator |
8 | V+ | Power Supply Pin |
输入电压最小值:1.5V
输入电压最大值:10V
输出电流:20mA
可调输出电压最小值:-10V
可调输出电压最大值:-1.5V
低功耗:VIN = 5V时为80 μA(典型值)
高效电压转换(99.9%,典型值)
采用8引脚小尺寸(SOIC),PDIP和CERDIP封装
等效TC7660
ACT4514,CS51411,TS2580
备用DC-DC控制器
MC34063A,LM2596,TC7660, MCP16252

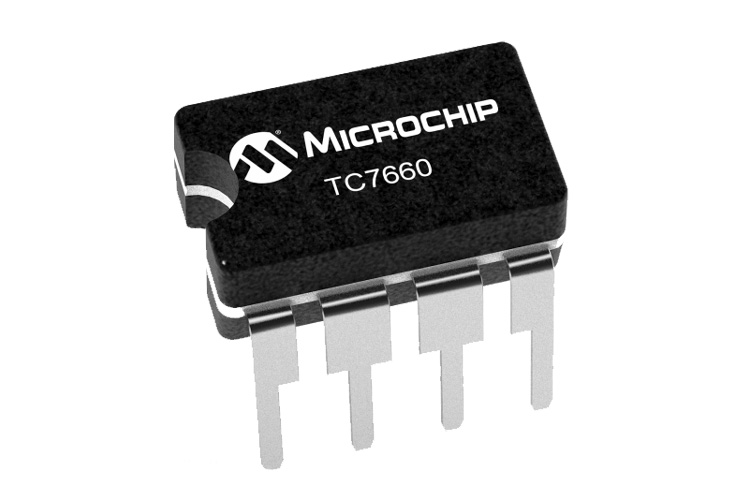

TC7660是一个充电泵DC-to-DC电压转换器IC,它是一个引脚兼容的替代行业标准7660电荷泵电压转换器。 由于调节是通过开关进行的,因此它比线性电路非常有效。板载振荡器的工作频率为10 kHz。通过在OSC到地之间连接一个外部电容器,可以在10 kHz以下工作(对于较低的电源电流应用)。
IC的输入电压为1.5V至10V,输出电压可在-1.5V至10V之间变化,最大输出电流可高达20mA。因此,如果您希望设计具有上述规格的DC-DC转换器,那么TC7660可能会引起您的兴趣。
如上所述,您只需要两个电容器即可使用该IC。
TC7660数据表的转换器电路如下所示:
TC7660电荷泵转换器将施加到V +引脚的电压反相。电荷泵电容器(引脚2和4)或飞跨电容器的正和负引脚,用于将电荷从输入源传输到输出。在电压反相过程中,电荷泵电容器在开关周期的前半部分被充电到输入电压,而在开关周期的后半部分被充电,电荷泵电容器被反相并将电荷转移到输出电容器和加载。对于低于3.5V的输入电压,应将低压引脚(引脚6)接地。否则,应允许低压引脚悬空。
RS-232负电源
+ 5V至±5V电源的简单转换
电压倍增VOUT =±n V +
数据采集??系统和仪器的负电源
蓝牙耳机
+ 3.3V至+ 5.0V分布式电源
TC7660 IC的尺寸如下。这些尺寸适用于SOIC封装。如果您使用不同的封装IC,请参考TC7660数据表。
