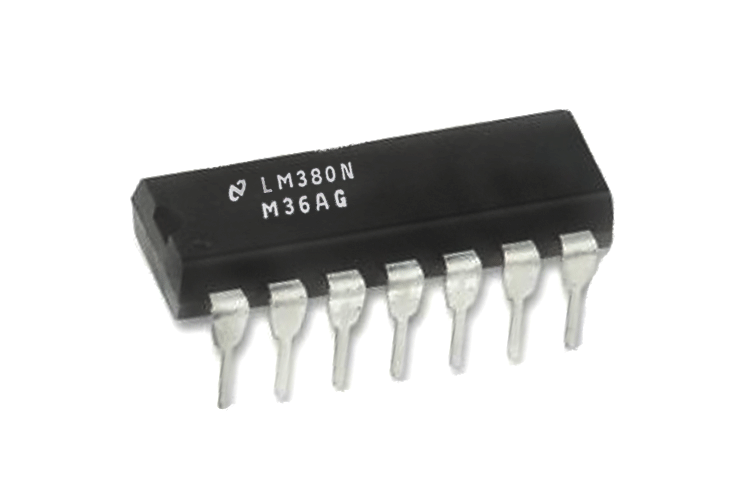

LM380是消费类应用提供2.5W功率音频放大器。为了将系统成本降至最低，增益在内部固定为34 dB。LM380的输出具有内部热限制，可防止短路。

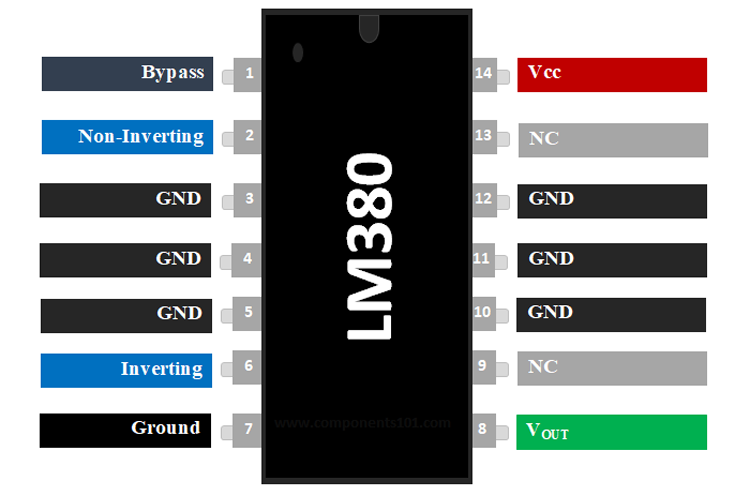

| Pin Number | Pin Name | Description |
| 1 | Bypass | Bypass pin is used for connecting a decoupling capacitor |
| 2 | Non-Inverting Input (IN+) | The Non-Inverting pin is provided with the audio signal |
| 3,4,5,7,10,11,12 | GND | Ground Pins |
| 6 | Inverting Input (IN-) | The Inverting Pin of an amplifier is normally grounded |
| 8 | VOUT | The output pin of the amplifier |
| 14 | VCC | Connected to power |
| 9,13 | NC | Not Connected |
供电电压：10-22V
静态功率：0.13W @ 18V
电压增益：固定为50
高峰值电流能力：1.3A
输入参考GND
高输入阻抗：150kΩ
低失真
静态输出电压为电源电压的一半
提供8引脚和14引脚PDIP封装
等效于LM380：LM386
替代音频放大器： LM4871，AD620，IC6283，JRC45558
LM380是一款低功率音频放大器，专门用于功率音频放大目的。该IC采用8引脚和14引脚PDIP封装，具有广泛的工作范围，因此非常易于使用。该IC可以轻松驱动可变增益为20至200的8欧姆扬声器。集成电路
因此，如果您正在寻找可以使用电池为便携式应用供电以驱动8欧姆扬声器的音频放大器IC，那么该IC可能是您的正确选择。
LM380仅需要几个电容器和电阻器即可开始工作。LM380的一个非常基本的常用电路如下所示。
使用引脚14为IC供电，接地引脚4接地。反相引脚通常接地，并且非反相引脚提供有音频信号。该音频信号可以来自麦克风，甚至可以来自3.5mm插孔。10k电阻与音频信号串联添加，以用作音量控制。如果要以最大音量操作，可以忽略该电位计。该IC的固定电压增益为50dB。
AM和FM广播放大器
便携式音乐播放器
低功率音频放大器
维恩桥振荡器
功率放大器
音频增强器
