LM201单路运算放大器_功能规格_引脚说明

来源：HQBUY 发布时间：2020-08-10

摘要： LM201是一款通用运算放大器。电源电压范围为±5 V至±22V。该放大器具有许多功能，例如低电流消耗，输入和输出上的过载保护，超过共模范围时不会发生闩锁，不受振荡和补偿的影响。用一个30pF的电容器。

LM201是一款通用运算放大器。电源电压范围为±5 V至±22V。该放大器具有许多功能，例如低电流消耗，输入和输出上的过载保护，超过共模范围时不会发生闩锁，不受振荡和补偿的影响。用一个30pF的电容器。

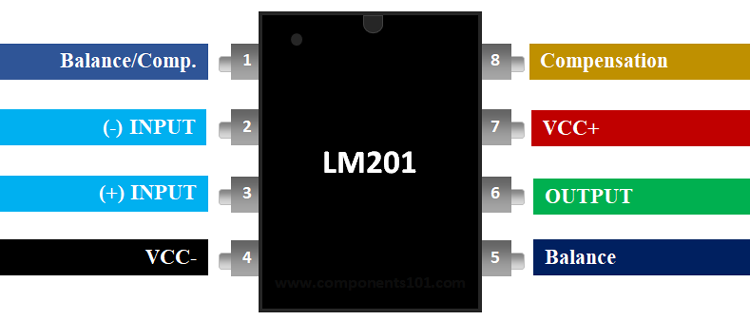

LM201运算放大器IC LM201运算放大器IC引脚排列

LM201的引脚说明：

Pin Number	Pin Name	Descripton
6	Op-Amp Output Pins	This is the output pin of the Op-Amp
2	Input Inverting Pins	This is the input inverting pin of the Op-Amp
3	Input Non-Inverting Pins	This is the input non-inverting pin of the Op-Amp
1,5,8	Balance/Comp.	Balance and Compensation pin of Op-Amp
4	Vcc (-)	Positive Supply Rail of the Op-Amp
7	Vcc (+)	Negative Supply Rail of the Op-Amp

LM201的功能：

单运放套件
典型工作电压：+ 15V
最大工作电压：20V
输入偏置电流：25 nA
输入失调电流：20 nA
共模抑制比CMRR：96dB
低输入偏置和失调电流
输出短路保护

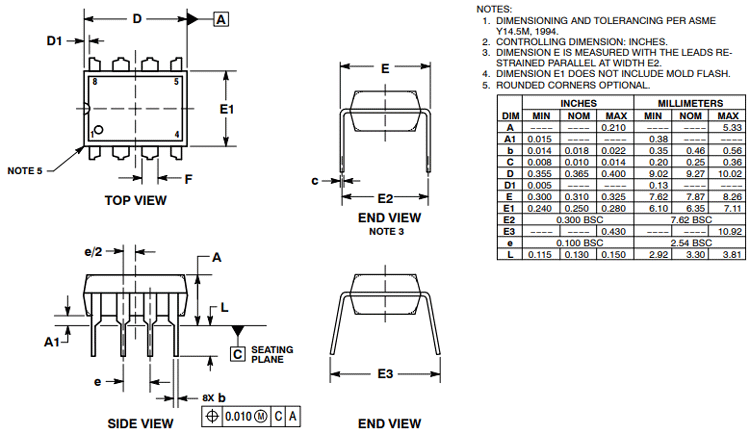

采用8引脚PDIP，SOIC封装

LM201等同于：LM709，MC1439， LM741，LM748

在哪里使用LM201：

LM201是单个封装运算放大器。该放大器提供了许多保护功能，使其应用几乎完全合格：输入和输出的过载保护，超过共模范围时均不会发生闩锁，并且仅需一个30 pF电容器即可避免振荡和补偿。

而且，该器件在高阻抗电路中提供了更高的精度和更低的噪声。低输入电流还使其特别适合于长间隔积分器或计时器，采样和保持电路以及低频波形发生器。因此，如果您正在寻找具有单一封装和全面保护功能的运算放大器IC，那么该IC可能是您的正确选择。

LM201的使用方法

如前所述，LM201是单运算放大器IC。该IC的内部框图如下所示。

LM201是单运算放大器IC

当同相输入（+）上的电压高于反相输入（-）上的电压时，比较器的输出为HIGH。并且如果反相输入（-）的电压高于同相端（+），则输出为LOW。运算放大器的输出是增益和输入电压的乘积。LM201的平衡引脚与连接至可变电阻器或其他电位计的外部电压源相互作用，以平衡输入电流，补偿引脚用于克服放大器中与频率相关的问题。
