AT24C04 4 Kbit串行EEPROM

来源：HQBUY 发布时间：2020-08-10

摘要： AT24C04提供4096位串行电可擦除可编程只读存储器（EEPROM），该存储器组织为512个字，每个8位。AT24C04经过优化，可用于许多需要低功率和低压操作的工业和商业应用。

AT24C04提供4096位串行电可擦除可编程只读存储器（EEPROM），该存储器组织为512个字，每个8位。AT24C04经过优化，可用于许多需要低功率和低压操作的工业和商业应用。

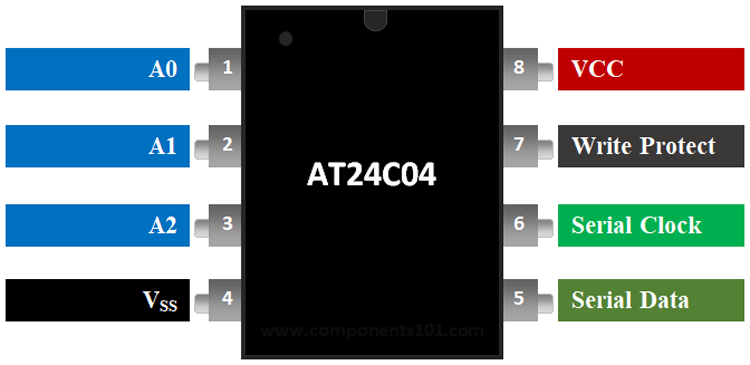

AT24C04串行EEPROM IC AT24C04串行EEPROM IC引脚排列

AT24C04的引脚说明：

Pin Number	Pin Name	Description
1,2,3	A0,A1,A2	User configured Chip Select pins, useful during cascading
4	Vss (Ground)	Connected to the ground of the circuit
5	Serial Data (SDA)	Serial Data pin for I2C Communication
6	Serial Clock (SCL)	Serial Clock pin for I2C Communication
7	Write-Protect	If connected to Vss write is enabled, if connected to Vcc write is disabled.
8	Vcc	Connect to supply rail

AT24C04的规格

最大时钟频率：1 MHz

电源电流-最大：1 mA

电源电压-最小值：1.7 V

电源电压-最大：3.6 V

工作电压：1.7V至3.6V

内部组织的512 x 8（4K）内存

通讯：串行，2-Wire，I2C

写周期时间：5ms

16字节页面（4K）写入模式

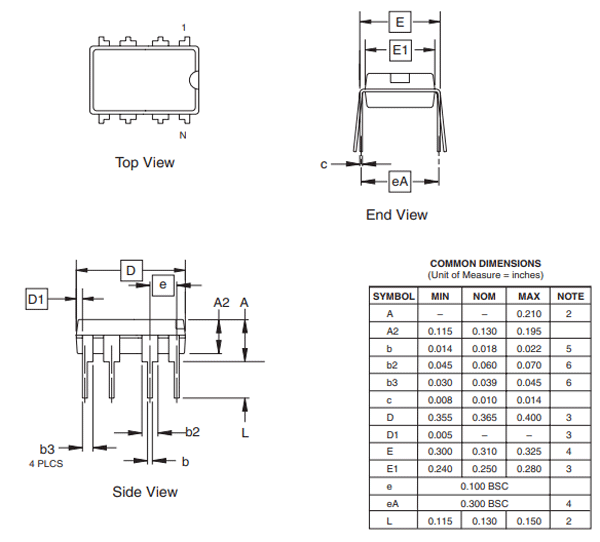

提供 8引脚PDIP，SOIC，超薄Mini-MAP（MLP 2x3），5引脚SOT23、8引脚TSSOP和8球dBGA2封装。

相当于AT24C04 ：24LC512

替代EEPROM： 24LC1026、25LC050、24C32

在哪里使用AT24C04 EEPROM：

AT24C04是512千位，8引脚EEPROM IC。我们知道EEPROM代表电可擦可编程只读存储器，我们可以在该IC上存储信息，即使关闭电源（就像笔驱动器一样），该信息也将保留在其中。然后，可以在需要时检索或覆盖信息。

它具有1.7V至3.6V的宽工作电压范围，因此非常适合在3.3V系统中使用。每个IC都有512Kb的存储空间，如果需要扩展，可以与8个类似的IC级联。该IC借助2线协议（IIC / I2C）进行工作，因此很容易与大多数MCU进行接口，并消耗较少的引脚。

因此，如果您正在寻找可存储512KB且可在串行，2-Wire，I2C上运行的EEPROM IC，那么该IC可能是您的正确选择。

如何使用AT24C04 EEPROM IC：

AT24C04 EEPROM IC借助I2C协议进行通信。要将其与MCU连接，只需为IC（具有3.3V）供电并如下图所示连接通信线即可。

串行时钟SCK（引脚6）连接到微控制器的串行时钟引脚，串行数据SDA（引脚5）连接到微控制器的串行数据引脚。就像所有I2C通信一样，我们使用两个上拉电阻或4.7k电阻将SCK和SDA线拉高。这将使总线在空闲状态下保持高电平状态。

除此之外，我们还有三个片选引脚，分别为A0，A1和A2。仅当同一单片机上连接了多个I2C器件或EEPROM时，这三个引脚才有用，否则三个引脚可以直接接地。在上图中，我们将三个引脚连接到了GPIO引脚，以便在需要时可以级联多个EEPROM IC。

提供写保护WP（引脚7）以提高IC中的数据安全性。仅当WP引脚保持低电平（逻辑0）时，才可以在EEPROM上写入或擦除数据。否则，写入EEPROM的数据将保持不变。通常，当不需要保护时，该引脚将接地（逻辑0）。无论WP引脚的状态如何，都可以在所有条件下从EEPROM读取数据。

一旦通信成功，就可以通过调用正确的寄存器值将MCU编程为将数据读/写到EEPROM。首先，应指定必须读取/写入数据的位置的地址，然后是数据。通常，这就是逐字节读取/写入数据的方式。AT24C04 IC提供了一种称为页面写入的选项，该选项使用户可以连续写入128字节的数据，而无需提及每个数据的地址。阅读页面末尾的数据表，以了解更多有关如何与IC通信的信息。
