TLV9004低功耗4通道1MHz运算放大器

来源：HQBUY 发布时间：2020-08-10

摘要： TLV9004是一款具有轨至轨输入和输出摆幅功能的四通道低压（1.8 V至5.5 V）运算放大器。它的目标是用于空间受限的应用，例如烟雾探测器，可穿戴电子设备以及需要低压操作和高电容负载驱动的小型设备。

TLV9004是一款具有轨至轨输入和输出摆幅功能的四通道低压（1.8 V至5.5 V）运算放大器。它的目标是用于空间受限的应用，例如烟雾探测器，可穿戴电子设备以及需要低压操作和高电容负载驱动的小型设备。

TLV9004低功耗4通道运算放大器IC TLV9004低功耗4通道运算放大器IC引脚排列

TLV9004的引脚说明：

Pin Number	Pin Name	Description
1,7,8,14	Vout 1,2,3,4	Output pins of four op-amps
2,6,9,13	VIN- 1,2,3,4	Inverting input pin of four op-amps
3,5,10,12	VIN+ 1,2,3,4	Non-Inverting input pin of four op-amps
4	VD	Supply or positive rail
11	Vss	Ground or negative rail

TLV9004功能：

工作电压范围：1.8V至5.5V
低输入失调电压：±0.4 mV
单位增益带宽：1 MHz
低宽带噪声：27 nV /√Hz
低输入偏置电流：5 pA
低静态电流：60 μA
–40°C至+ 125°C扩展了温度范围

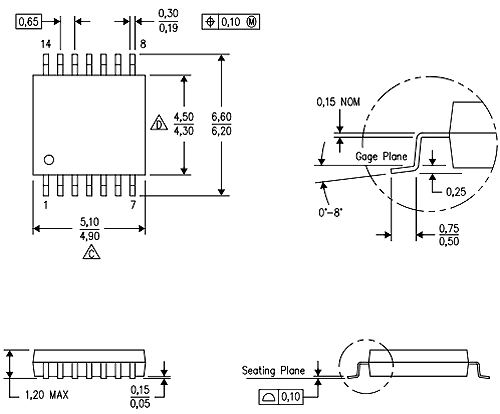

提供14引脚PDIP，GDIP，PDSO封装

等效于 TLV9004： MCP6004

其他四通道运算放大器： LM324，TL084

TLV9004简介：

TLV9004属于Texas Instruments 的TLV900x 运算放大器系列。TLV900x系列低功耗，轨到轨输入和输出运算放大器是专门为便携式应用设计的。AB类输出级能够驱动小于或等于10kΩ的负载，该负载连接到V +和V–之间的任何点。输入共模电压范围包括两个电源轨，并允许TLV900x器件用于任何单电源应用。
