摘要： SC8206是用来控制商业周转球迷遥控器的IC。它提供18引脚和20引脚封装，并内置有计时器，振荡器，速度控制和操作模式，从而易于控制风扇。该IC通常与SC5104结合使用，后者是远程解码器IC。

SC8206是用来控制商业周转球迷遥控器的IC。它提供18引脚和20引脚封装，并内置有计时器，振荡器，速度控制和操作模式，从而易于控制风扇。该IC通常与SC5104结合使用，后者是远程解码器IC。

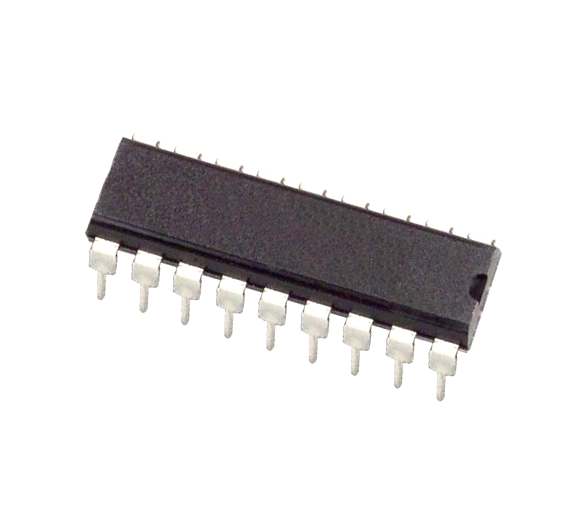

SC8206远程风扇控制IC SC8206远程风扇控制IC引脚排列

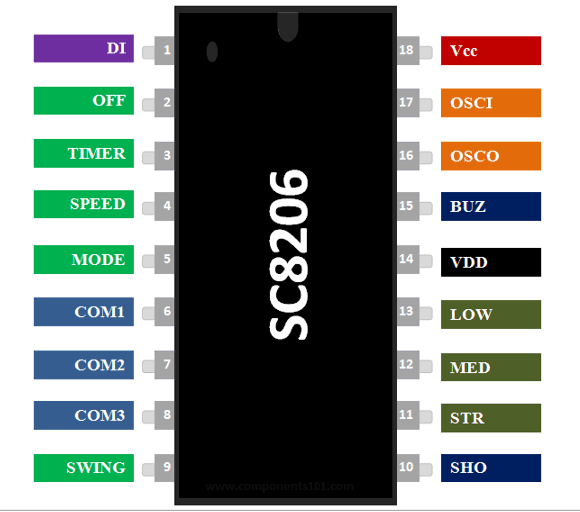

引脚说明

Pin Number	Pin Name	Description
1	DI	Input pin - Connect to Infrared receiver to get remote signals
2	OFF	Use to shut down power to motor (Fan)
3	TIMER	Use to set preset for off time
4	SPEED	Used to control speed of fan
5	Mode	Use to control operating mode of fan
6,7,8	COM1,2,3	Communication output pins – Connect to LED to know the status of fan
9	SWING	Input pin – Turn swing on or off
10	SHO	Output pin – Swing drive level indictor
11,12,13	STR,MED,LOW	Strong, Medium and Low PWM output pins. Use to drive the motor through TRIAC
14	VDD	Ground pin
15	BUZ	Output pin – Connect to Buzzer
16,17	OSCO,OSCI	455kHz Oscillator output and input pin
18	Vcc	Power Pin - 3Vto 6V

功能和规格

远程风扇控制输入
三种操作模式和三种速度模式
使用10个LED监控高达30dB
内置455kHz振荡器
工作电压：3V至6V
驱动输出电流：10mA
蜂鸣器输出电流：5mA
提供18引脚和20引脚封装

等效于SC8206： SC2128A，PT2129A

在哪里使用SC8206

SC8206是一种古老的远程风扇控制IC，可用于商用风扇。该IC可与远程控制解码器IC连接，而风扇可通过无线RF远程控制器控制。该IC的典型应用电路如下所示。

SC8206应用电路

该IC有18引脚和20引脚两种封装。上面的原理图是针对20针电路提供的，但也可用于18针忽略引脚19和20的电路。当您的电路有两个电机时，一个控制风扇电机，另一个控制电机的摆幅。。IC支持三种运行速度，因此风扇电机连接到IC的三个输出引脚，每个输出引脚具有不同的速度级别。除此之外，IC还支持三种工作模式，每种模式的解释都可以在此页面底部链接的数据表中找到。

该IC还支持蜂鸣器和LED输出，以指示风扇的状态。上图显示了作为控制风扇参数的开关的按钮，但也可以由遥控器控制，该遥控器的信号将通过连接到引脚DI的红外接收器接收。数据手册还显示了SC5104 IC的应用电路，它将与该IC一起充当远程解码器。
