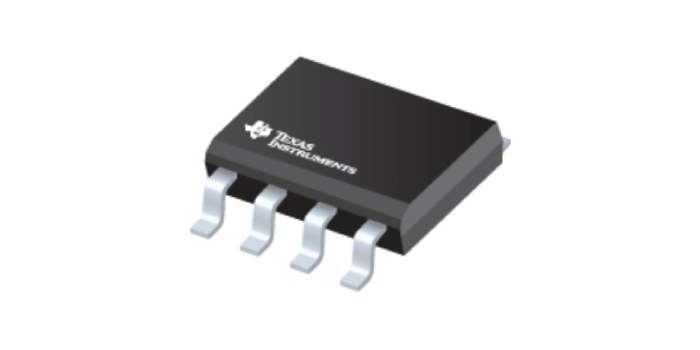

NE5532是一个双低噪声运算放大器 8引脚封装通常用作用于其抗噪性和高输出驱动能力音频电路放大器。该运算放大器内部补偿的高单位增益与最大输出摆幅带宽，低失真和高的转换速率。

NE5532双运放IC特性和规格

单个封装中的两个低噪声运算放大器
电源电压：±3V至±20V
直流电压增益：50000
单位增益带宽：10MHz
共模抑制比（CMRR）：100dB
摆率：9V / uS
PP输出摆幅电压：26V
可用软件包：TO-99，CDIP，DSBGA，SOIC，PDIP，DSBGA

替代品双运放IC

RC4588，LM358，LM4558，NJM4560，LM258

简要描述NE5532是德州仪器（TI）的低噪声音频放大器IC。该IC具有非常低的噪声，并具有单位增益内部补偿。IC的增益高达5000，因此常用于音频前置放大器电路。由于IC具有很高的抗噪声能力，因此在敏感的音频信号调理设计中通常首选该IC。

运算放大器还具有±3V至±20V的低范围工作电压，因此可以在各种电压范围内使用。运算放大器还具有较宽的带宽和压摆率，因此可用于频率选择，使您可以控制音频信号的低音或高音，并在Rock，Jazz等不同模式下播放

应用领域

前置放大器电路
音调控制电路
音频图形均衡器
音频/视频广播设备
专业音频混音器

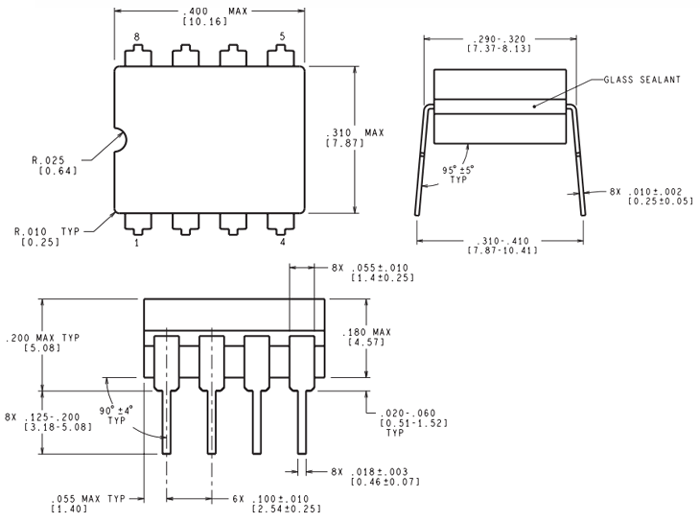

2D模型
