TDA7279 15 + 15W双桥放大器_引脚配置_特征

来源：HQBUY 发布时间：2020-08-11

摘要： TDA7279是15W + 15W立体声双桥式放大器。它是15引脚AB类放大器，工作电压为6V至18V。它通常在便携式电池供电的音频应用（如收音机，蓝牙扬声器等）中以12V的电压运行。

TDA7279是15W + 15W立体声双桥式放大器。它是15引脚AB类放大器，工作电压为6V至18V。它通常在便携式电池供电的音频应用（如收音机，蓝牙扬声器等）中以12V的电压运行。

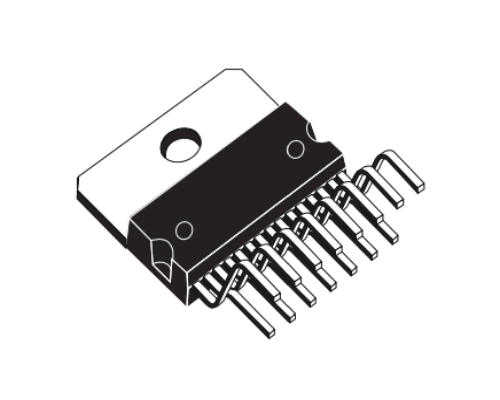

TDA7279双桥放大器 TDA7279双桥放大器引脚排列

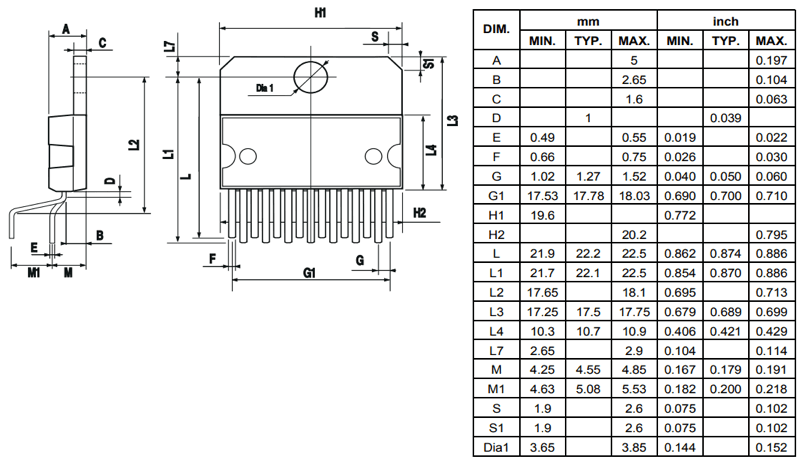

引脚配置

Pin Number	Pin Name	Description
1	OUT1+	Channel 1- Non-Inverting Output
2	OUT1-	Channel 1 – Inverting Output
3,13	Vcc	Supply Voltage (6V to 18V)
4	IN1	Channel 1 Input
5	N.C	No Connection
6	Mute	Can be used to mute the output
7	Stand-By	Put IC on stand-by when not used to save battery charge
8	Pw-Gnd	Ground terminal of power supply
9	S-Ground	Ground terminal of audio (signal)
10	N.C	No Connection
11	N.C	No Connection
12	IN2	Channel 2 Input
14	OUT2-	Channel 2 – Inverting Output
15	OUT2+	Channel 1 – Non-Inverting Output

特征

双通道AB类放大器
15W + 15W立体声输出
工作电压：6V至18V
峰值输出电流：2A
内置静音和待机功能
最大静态电流：65mA
闭环电压增益：33dB

相当于TDA7279
TDA7266，TDA7265

哪里可以使用TDA7297放大器

TDA7297是一个AB类双通道音频放大器。它采用紧凑的15引脚封装，可在6V至18V的电压下工作，使其适用于电视，广播，家庭影院等消费类电子产品。音频放大器电路也可以使用简单的运算放大器来制造，但是如果您需要更大的音量，足够大的房间，那么此功率音频放大器将是最佳选择。该IC可以提供高达30W（15 + 15）的输出功率，因此您可以以15W的功率运行两个4Ω扬声器，以获得立体声音频质量。

TDA7297的另一个优点是，它需要最少的外部组件才能运行。如果您正在寻找功率更高的放大器，请查看可输出100W功率的TDA7294。

如何使用TDA7297

TDA7297是一种流行的易于使用的音频放大器IC。该IC是双桥放大器，这意味着它需要左右音频输入来提供立体声输出。输出也被分为通道1和通道2，每个通道都能驱动15W扬声器。每个通道还具有一个反相和同相输出，用于连接扬声器的正极和负极端子。典型的应用图如下所示。

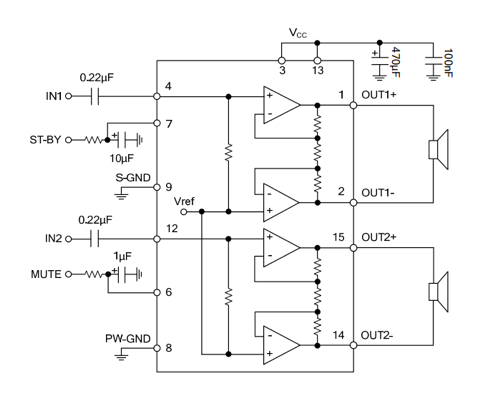

TDA7297常见应用

如您所见，该IC仅需要最少的组件，如很少的额外电容器和电阻器，使设计人员可以轻松地将其适应于紧凑型便携式应用，例如手持收音机或蓝牙扬声器。此外，组件的最低要求也降低了BOM成本。该IC还具有内置的静音功能和待机功能。静音功能消除了对其他组件的需求，而备用电池可用于保存电池。通常，微处理器用于根据用户的输入来控制静音和待机功能。
