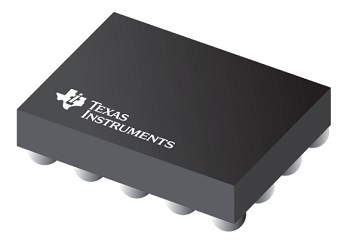

德州仪器（TI）TPS2124双输入单输出（DISO）电源多路复用器（MUX）非常适合于具有多个电源的各种系统。德州仪器（TI）TPS2124将自动检测，选择并无缝切换可用输入。优先级可以自动分配给最高输入电压，也可以手动分配给较低电压输入，以支持“或”和源选择操作。优先电压监控器用于选择输入源。

理想二极管操作用于在输入源之间无缝转换。在切换过程中，控制压降以阻止反向电流发生，并以最小的保持电容为负载提供不间断的电源。在启动和切换过程中使用了限流功能，以防止发生过电流事件，并在正常操作期间保护设备。可以使用单个外部电阻器来调节输出电流限制。TPS2124采用WCSP封装，其工作温度范围为–40°C至125°C。

TPS2124功率多路复用器特征

2.8V至22V宽工作范围

绝对最大输入电压为24V

低的R ON电阻：

62mΩ（典型值）（TPS2124）

可调式过压监控器（OVx）

准确度<±5％

可调优先级监控器（PR1）

准确度<±5％

输出电流限制（ILM）

1A – 2.5A（TPS2124）

通道状态指示（ST）

可调输入建立时间（SS）

可调输出软启动时间（SS）

来自使能输入的200 μA（典型值）低I Q

15μA（典型值）低I Q，来自禁用输入

手动输入源选择（OVx）

过热保护（OTP）

TPS2124功率多路复用器应用领域

备用和备用电源

输入源选择

多个电池管理

EPOS和条形码扫描仪

楼宇自动化和监控

跟踪和远程信息处理

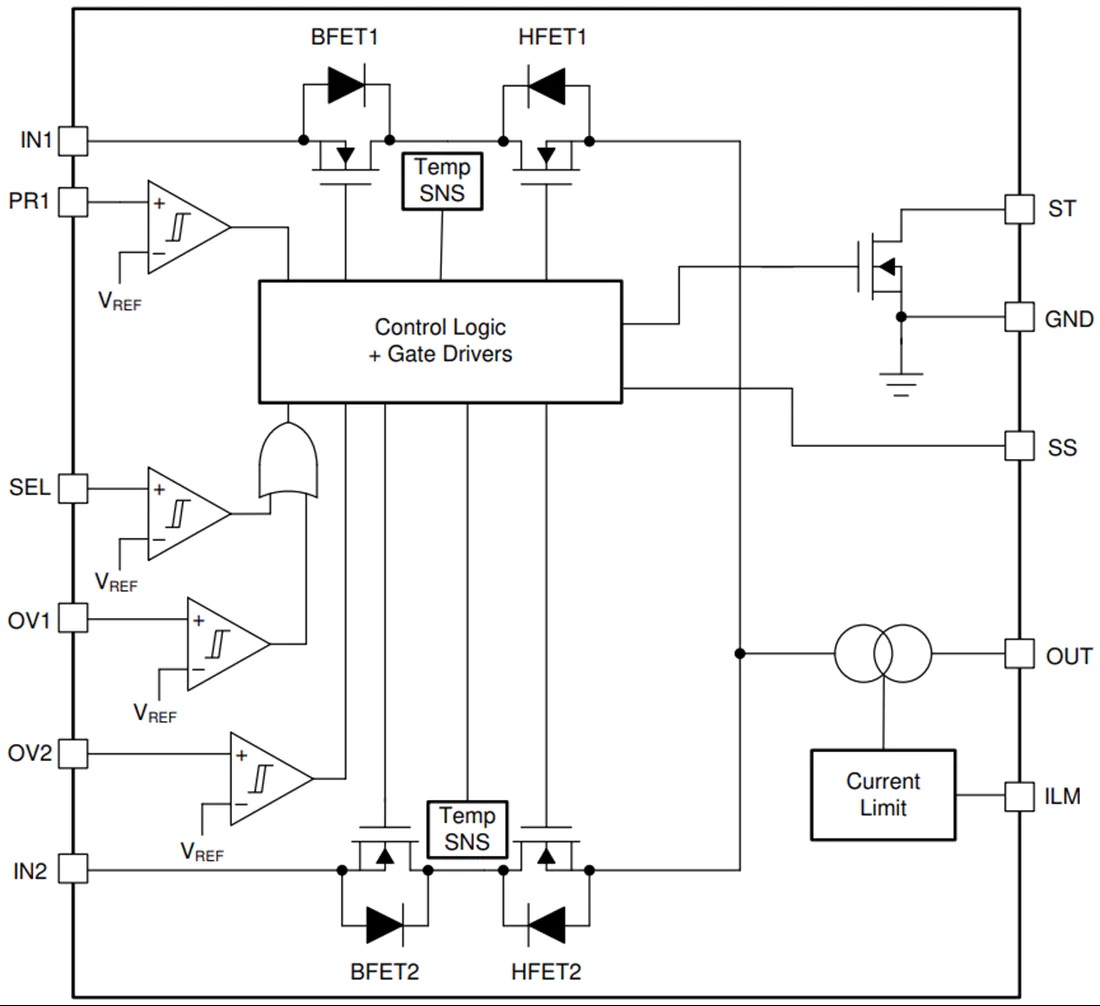

TPS2124功率多路复用器功能结构图
