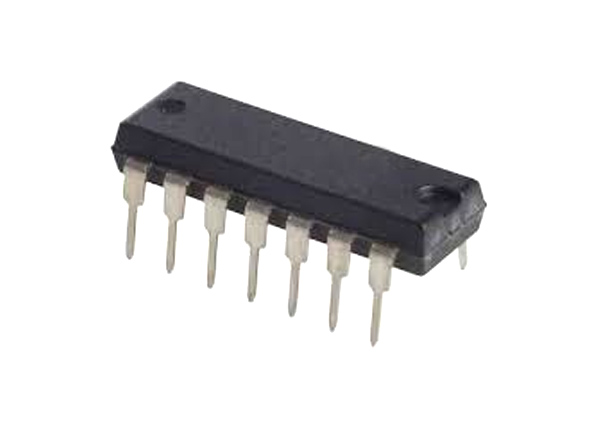

CD4066是一个四双向开关IC，也就是，它具有能够使用控制销来控制个体四个开关。这些开关可以在使其双向的两个方向上传导，通常用于复用模拟或数字信号。开关具有非常低的内部电阻，使其适用于音频应用。

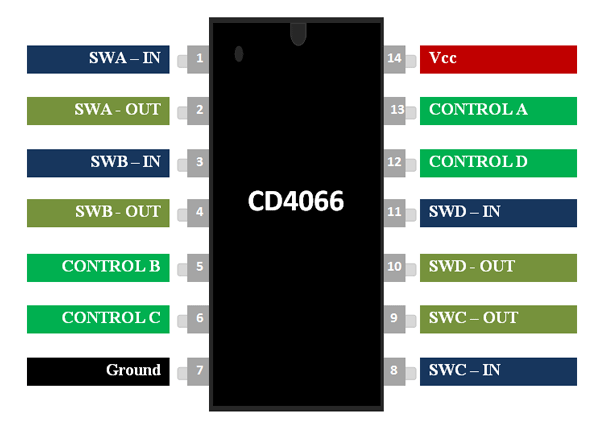

引脚配置

特征

四路双向开关
内部电阻极低
工作电压：3V至18V
开关电压：20V（最大）
导通电阻：5Ω（在15V Vcc和10kΩ负载下）
输出电流高：-0.4mA
低电平控制引脚电压：0.9V（最大）
高电平控制引脚电压：11V（最小@ 15V Vcc）
提供14引脚PDIP，GDIP，PDSO封装

相当于CD4016
CD4016，CD4068

哪里可以使用CD4066B IC

CD4066是一个双向模拟开关IC类似于CD4016，它常用于复用应用中使用; 它也可以用来隔离信号。该开关是双向的，因此可用于数字和模拟信号。该IC的工作电压范围为3V至18V，但通常以5V，10V或15V的标称电压工作。它可以切换最高20V（峰值）的电压。

CD4066和CD4016之间的区别

无论是CD4066和CD4016是非常相似的IC，可共享相同的引脚。因此，一个可以用作另一引脚的直接引脚替换。然而，两者之间的主要区别在于CD4066具有非常低的内部电阻，根据数据表，它仅具有5Ω的导通状态电阻，而CD20016 IC仅具有200Ω的状态电阻。因此，CD4066可用于涉及弱信号（如音频信号）的地方或需要更高开关效率的地方。

如何使用CD4066 IC

CD4066具有四个双向开关，可以使用数字信号独立控制它们。每个开关都有两个输入/输出引脚，分别称为SWx-IN和SWx-OUT。两者都可以用作输入或输出引脚，它们也可以用于切换幅度和频率较低的可变电压，例如PWM波，正弦波等。这两个引脚将由CONTROLx引脚控制。下面的仿真显示了IC中四个开关中的一个。

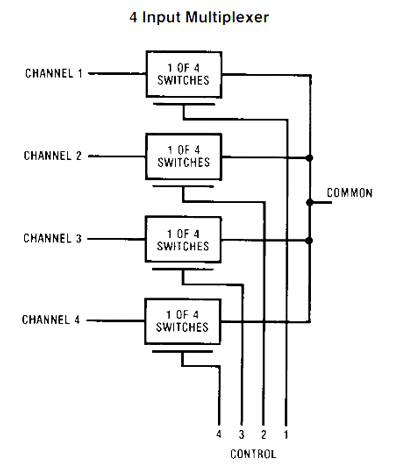

如您在此处看到的，两个开关引脚分别命名为X和Y，控制引脚命名为C。默认情况下，当控制引脚为逻辑0（0V）时，开关断开（未连接），但是当给出控制信号时为了控制引脚C，开关闭合并且LED发光。通过将所有四个开关组合到一个公共点，您还可以将该IC用作4输入多路复用器，如下所示。

应用领域

4输入多路复用器
采样和保持电路
网络交换
死区滤波器

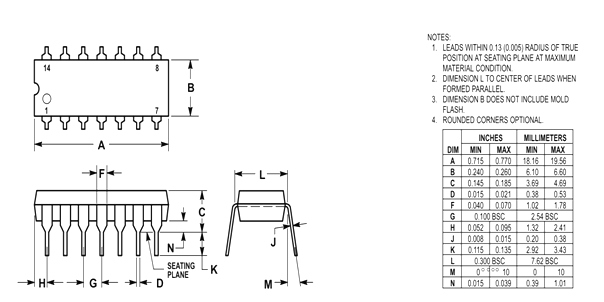

2D模型
