Texas Instruments TMUXHS4212差分2：1 Mux / 1：2 Demux是采用mux或demux配置的高速双向无源开关。它适用于许多应用，包括USBType-C?和PCI Express。TMUXHS4212是通用模拟差分无源多路复用器或多路分配器，适用于数据速率高达16Gbps的许多高速差分接口。该设备可用于电气通道具有信号完整性裕量的更高数据速率。Texas Instruments TMUXHS4212 2：1/1：2差分复用器/ Demux支持具有0至1.8V共模电压范围（CMV）且差分幅度高达1800mVpp的差分信号。自适应CMV跟踪可确保在整个共模电压范围内，通过器件的通道保持不变。

TMUXHS4212的动态特性可实现高速切换，对信号眼图的最小衰减以及很少的抖动。该器件的硅设计经过优化，可在较高信号频谱上实现出色的频率响应。其硅信号走线和开关网络相匹配，以实现最佳的线对内偏斜性能。TMUXHS4212具有扩展的工业温度范围，适合许多坚固的应用，包括工业和高可靠性用例。

TMUXHS4212特征

提供双向2：1 MUX / 1：2 DEMUX

支持USB 3.2最高10Gbps（Gen 2.0）和PCI Express最高16Gbps（Gen 4.0）

还支持SATA，SAS，MIPI DSI / CSI，FPD-Link III，LVDS，SFI和以太网接口

–3dB的13GHz差分带宽

动态特性

5 / 8GHz插入损耗时为–1.3 / -1.8dB

5 / 8GHz回波损耗–13 / -12dB

– 5 / 8GHz隔离时为–22 / -20dB

低的内部/对间偏移，最大8 / 20ps

自适应共模电压跟踪

支持高达0至1.8V的共模电压

3.3 V的单电源电压V CC

超低有源（180μA）和待机功耗（<2μA）

–40°至105°C的工业温度选项

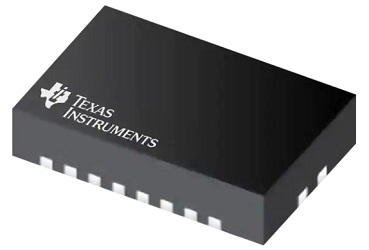

采用2.5mm x 4.5mm QFN封装

TMUXHS4212应用领域

电脑和笔记本

智能手机，平板电脑和电视

游戏，家庭影院和娱乐

数据中心和企业计算

医疗应用

测试与量测

工厂自动化与控制

航空航天与国防

电子销售点（EPOS）

无线基础设施

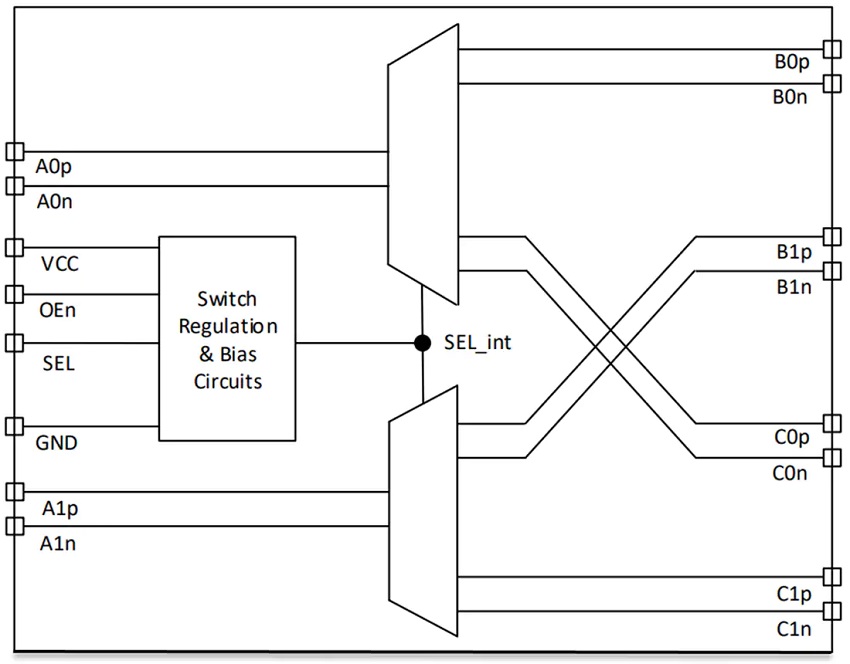

TMUXHS4212功能结构图
