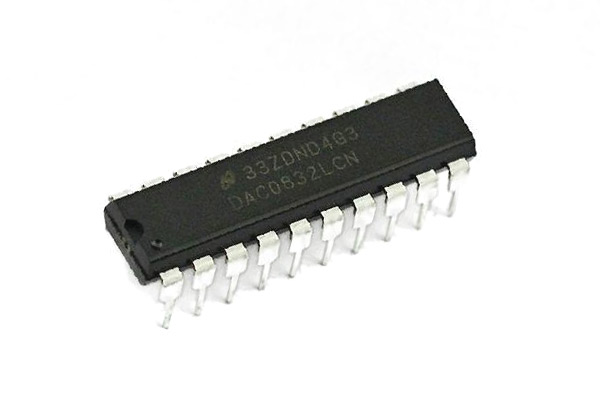

摘要： 顾名思义，“ DAC0832 ”是DAC芯片或数模转换IC。该器件来自DAC0830系列，属于微处理器兼容DAC系列的8位成员。因此，该设备用于将8位并行数字数据输入转换为模拟信号输出。该芯片采用CMOS技术设计，以实现低功耗和低输出漏电流误差。该设计还包括提供TTL逻辑输入电压电平兼容性的特殊电路。器件的双重缓冲允许在保持下一个数字字的同时输出一个数字字的电压。这也允许同时更新任意数量的DAC。
为了使器件DAC0832工作，我们已连接了15V的电压源，如图所示。
八个数字输入提供给芯片，并应按从MSB到LSB的顺序排列。
Vref是可选的，但请记住最大输出电压不能高于Vref
DAC0832从微控制器或微处理器获取并行的8位数据，并将该数据转换为输出的模拟信号。该模拟信号是与输入数字值成正比的电流量，此电流参数需要转换为电压参数以备将来使用。因此，要将电流参数转换为电压参数，我们将使用运算放大器电路，如电路图所示。该运算放大器电路称为电流电压转换器。
从运算放大器电路输出的模拟电压与输入的数字值直接相关，因此可以使用DAC0832实现DAC转换。
应用领域顾名思义，“ DAC0832 ”是DAC芯片或数模转换IC。该器件来自DAC0830系列，属于微处理器兼容DAC系列的8位成员。因此，该设备用于将8位并行数字数据输入转换为模拟信号输出。该芯片采用CMOS技术设计，以实现低功耗和低输出漏电流误差。该设计还包括提供TTL逻辑输入电压电平兼容性的特殊电路。器件的双重缓冲允许在保持下一个数字字的同时输出一个数字字的电压。这也允许同时更新任意数量的DAC。
DAC0832还设计有硅铬R-2R梯形电阻网络，该电阻网络可分流基准电流并为电路提供出色的温度跟踪特性（在整个温度范围内，满量程范围的最大线性误差为0.05％）。

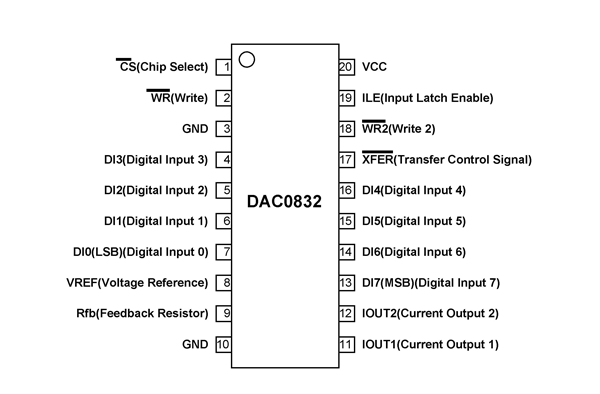

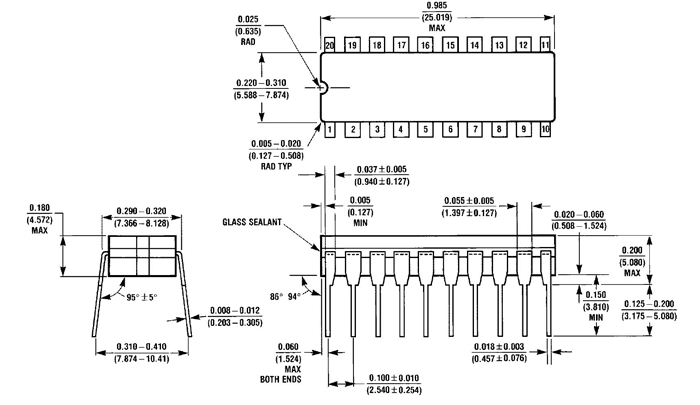

DAC0832是一个二十引脚的器件，下面给出每个引脚的说明。
| Pin | Name | Description |
| 1 | CS | Chip Select (Active Low) needed to be grounded for enabling the chip |
| 2 | WR | Write (Active Low) needed to be grounded for successful data transmission |
| 3 | GND | Ground |
| 4 | DI3 | Digital Input 3 will take data for conversion |
| 5 | DI3 | Digital Input 2 will take data for conversion |
| 6 | DI1 | Digital Input 1 will take data for conversion |
| 7 | DI0(LSB) | Digital Input 0(Least Significant Bit) will take data for conversion |
| 8 | VREF | Voltage Reference for the chip is given at this pin |
| 9 | Rfb | Feedback Resistor will be connected to this pin |
| 10 | GND | Ground |
| 11 | IOUT1 | Current Output 1 will give analog output after conversion |
| 12 | IOUT2 | Current Output 2 will give analog output after conversion |
| 13 | DI7(MSB) | Digital Input 7(Most Significant Bit) will take data for conversion |
| 14 | DI6 | Digital Input 6 will take data for conversion |
| 15 | DI5 | Digital Input 5 will take data for conversion |
| 16 | DI4 | Digital Input 4 will take data for conversion |
| 17 | XFER | Transfer Control Signal (Active Low) |
| 18 | WR2 | Write 2 (Active Low) |
| 19 | ILE | Input Latch Enable pin needed to be high for successful data transmission |
| 20 | VCC | Positive Power Supply |
8位并行数字数据输入
由单电源供电
直接连接到所有流行的微处理器
如果需要，操作“单独运行”（不带微处理器或微控制器）
双缓冲，单缓冲或直通数字数据输入
数字输入兼容TTL和CMOS
可以在电压切换模式下使用
可在±10V基准电压下工作
易于互换并且与12位DAC1230系列引脚兼容
用零和满量程指定的线性度只能调整
电源电压范围：+ 5V至+ 15V
低功耗：20 mW
最大功耗：500 mW
工作温度范围：0oC至+75oC
最大ESD保护：800V
类似的DAC芯片
DAC0830 / DAC0831，DAC0807，DAC0806，DAC0800，DAC0802，AD557
DAC0832 IC主要用于需要将8位数字数据转换为模拟值的应用中。该设备经过专门设计，可直接与8080、8048、8085，Z80和其他流行的微处理器接口。该设备可在市场上以低成本购买，并且易于使用。

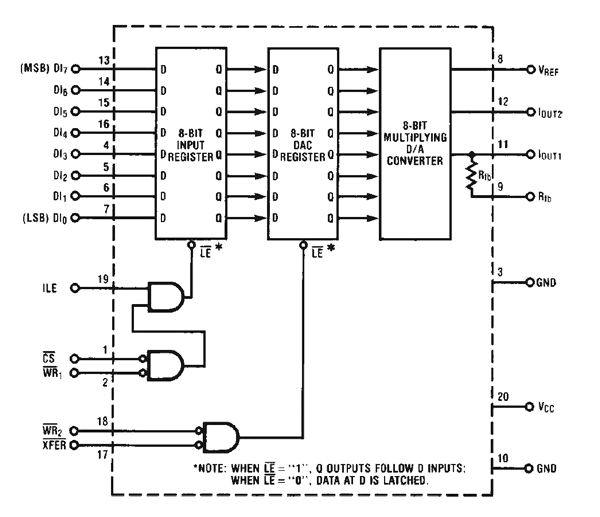

在开始工作之前，让我们考虑一下IC DAC0832的功能框图，如下所示。
根据功能图，我们可以编写：
如两种情况下的功能图所述 LE 成功的数据流需要很高。在任何时候LE 变低，数据流将中断，并且不会更新输出。
在第一种情况下 LE 要达到高，我们需要：
ILE =高
CS =低
WR =低
在第二种情况下 LE 要达到高，我们需要：
WR =低
XFER =低
如上所述，所有这些控制引脚都需要进行适当的设置，以成功进行器件的DAC转换。

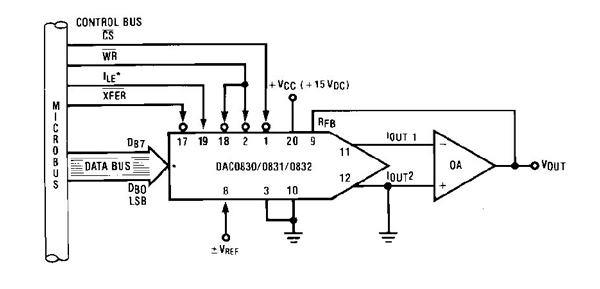

现在，为了理解工作原理，让我们考虑数据手册中给出的示例应用电路。测试电路工作正常后，我们可以使用该电路开发应用程序而不必担心。
微处理器接口
模拟和数字电路
电气测量
音频转换
业余爱好者的应用
