Mikroe RS485 5 Click配有Maxim Integrated MAX485低功耗，摆率限制收发器，用于RS-485和RS-422通信。它支持半双工RS-485通讯。它用作TTL级别UART和RS485通信总线之间的接口。它具有低功耗和减小的摆率驱动器，可最大程度地降低EMI并减少由于电缆端接不当引起的反射。支持高达250kbps的无错误数据传输。RS485 5 Click是EMI敏感应用的理想选择，例如工业控制局域网，楼宇自动化，HVAC系统等。

RS485 5 Click 特征

板载模块

MAX485，低功耗收发器，用于RS-485和RS-422通信

收发器在空载或禁用驱动器满载时消耗120μA至500μA的电源电流

驱动器受到短路电流限制，并通过热关断电路提供保护，以防止功耗过大

接收器输入具有故障安全功能，如果输入开路，则保证逻辑高输出

GPIO，UART接口

mikroBUS兼容性

S（28.6mm x 25.4mm）click板尺寸

5V输入电压

RS485 5 Click应用领域

通过UART接口的收发器RS422 / RS485通信总线，适用于可以共享同一总线的各种自动化系统，控制

器，传感器和小型嵌入式设备

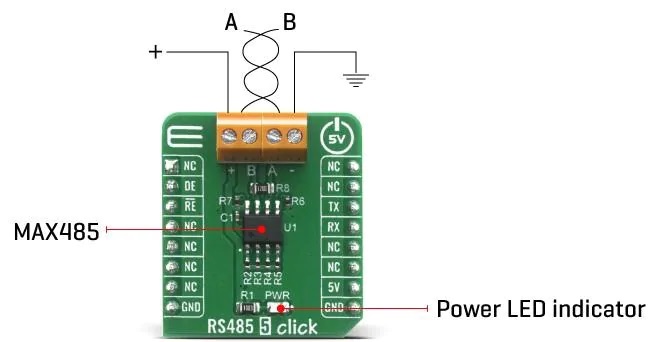

RS485 5 Click功能结构图
