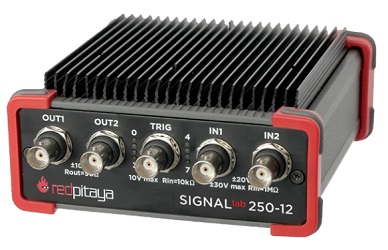

Red Pitaya SIGNALlab 250-12是一款高性能信号捕获和分析仪器。SIGNALlab 250-12可用作示波器，频谱分析仪和逻辑分析仪，将来还会发布更多应用。SIGNALlab 250-12提供实时处理功能以及快速的模拟前端和后端性能。它体积小巧便携，还通过Red Pitaya SCPI（可编程仪器标准命令）命令列表，使用Matlab，Labview，Scilab或Python，提供了通过以太网或Wi-Fi进行远程访问的优势。

SIGNALlab 250-12基于强大的XilinxZynq?7020双核Arm?Cortex?-A9CPU和FPGA，具有1GB DDR内存和1Gbit以太网连接。它具有两通道250Msps，14位信号生成，12位信号采集和两通道250Msps的功能。借助12位ADC分辨率，高达45MHz的±0.5 dB的频率响应和60MHz的-3dB的频率响应以及大于60dB（DC至100MHz）的通道隔离度，可以确保信号的准确性和质量。

输入范围为±1V和±20V。输出可以产生从DC到60MHz频率范围的信号，对于50Ω负载，输出电压范围为±5V，对于高阻抗负载，输出电压范围为±10V。SIGNALlab 250-12还具有用于衰减器，增益和触发电平的软件控制。前面板的BNC连接器有一个触发输入，后面板的SMA连接器有一个参考时钟输入（10MHz）。信号捕获速度很快，输入1/20的上升/下降时间为13ns，输入1/1的上升/下降时间为11ns。

SIGNALlab 250-12具有广泛的接口，包括以太网，USB，SPI，I 2 C和16个GPIO。根据PoE（以太网供电）标准，以太网端口可用作电源。该器件还具有四个附加的慢速模拟输入和输出。

SIGNALlab 250-12特征

Xilinx Zynq 7020双核Arm Cortex-A9 CPU和FPGA

1GB DDR3 SDRAM

连接性

2x 250Msps输入，BNC

2个250Msps输出，BNC

2个26个扩展连接器

SPI，UART，I 2 C

16个数字I / O（3.3V）

12位模拟

模拟输出12位

100/100 Base-T以太网，RJ45

2个USB-A

eSATA / USB组合

USB-C

MicroSD插槽

同步输入

触发输入，可设置SW电平，BNC

参考时钟输入，SMA

10V至28V DC输入电压，桶形连接器

48V DC PoE

10个用户LED

2个系统LED

JTAG接口

基于浏览器的GUI

Linux操作系统，可从SD卡启动

0°C至+ 55°C工作温度范围

-20°C至+ 85°C的存储温度范围

外型尺寸

110mm x 157mm x 23mm（PCB）

131mm x 157mm x 58mm（机箱）

输入项

30V最大输入电压

AC / DC输入耦合，软件可选

1MΩ输入阻抗

软件可选电压范围

1/1时为±1V

1/20时为±20V

12位ADC

> 60dB的通道隔离，DC至100MHz

频率响应

±0.5dB高达45MHz

60MHz时为-3dB

上升/下降时间

1ns时为11ns

13ns在1/20

输出量

最大输出电压，包括失调

在50Ω负载下为±5V

HiZ负载时为±10V

50Ω输出阻抗

回损

<-30dB在60MHz

在100MHz下<-20dB

x1 / x5输出增益，软件可选

频响（-3dB）

±0.5dB高达45MHz

57MHz x5输出范围

60MHz x1输出范围

上升/下降时间

<17ns，50Ω或HiZ负载

SIGNALlab 250-12应用领域

示波器和信号发生器

频谱分析仪

逻辑分析仪

信号发生器

科学，技术，工程和数学（STEM）教学平台

SIGNALlab 250-12组成部件

铝制外壳中的红色Pitaya SIGNALlab 250-12 PCB

示波器探头

SD卡

电源供应

USB-A至USB-C电缆

以太网电缆

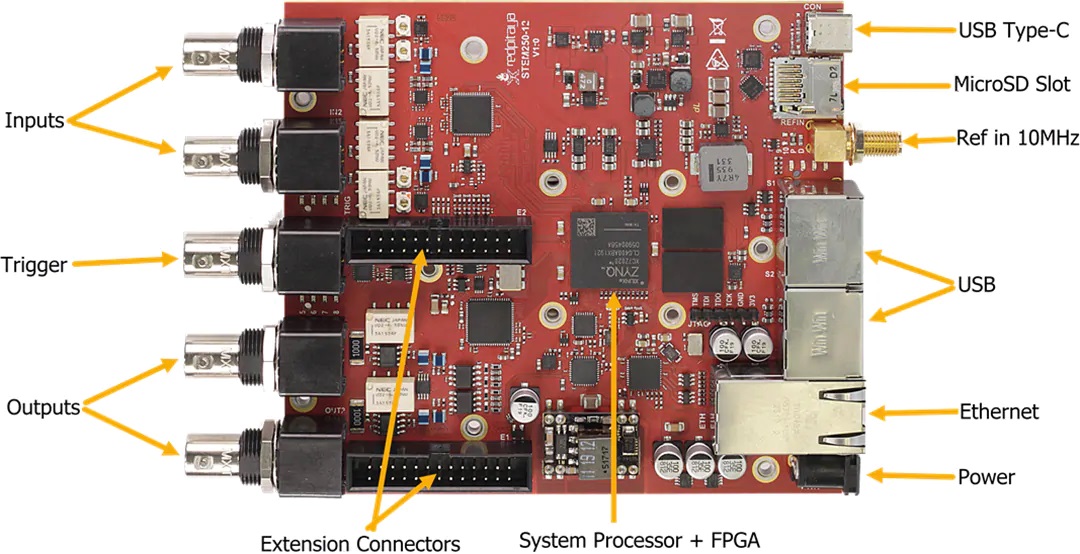

SIGNALlab 250-12电路板布局接口功能图

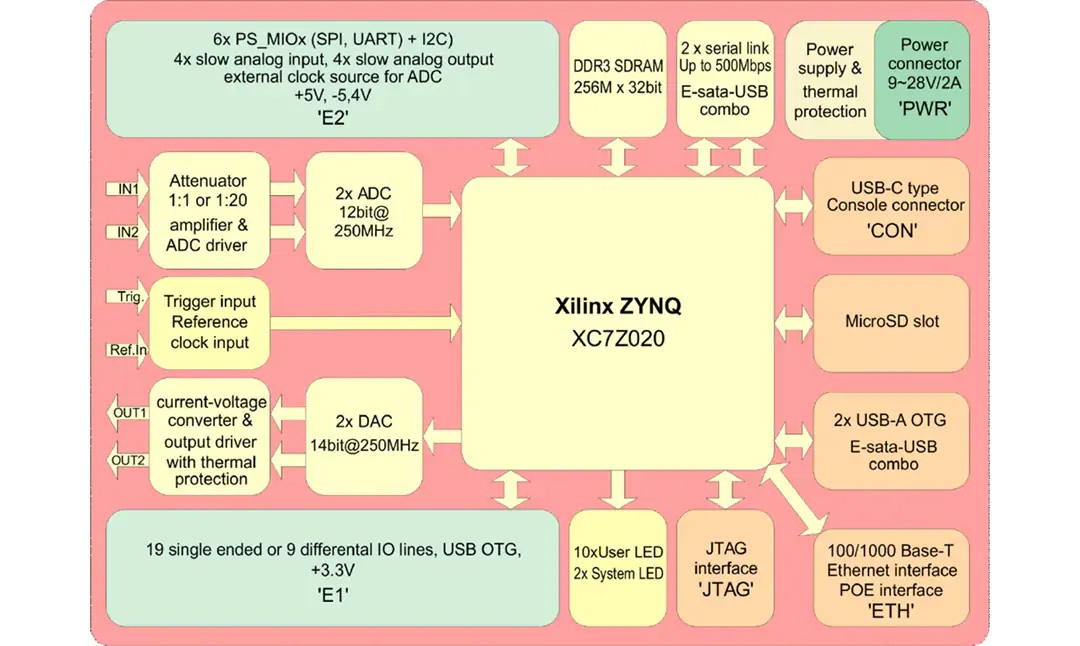

SIGNALlab 250-12功能结构图
