LM339 –电压比较器IC_引脚配置_电气特性

来源：HQBUY 发布时间：2020-08-13

摘要： LM339是LMx39x系列的电压比较器IC，由许多行业制造。该器件由四个独立的电压比较器组成，这些电压比较器设计为使用单个电源工作。只要两个电源之间的电压差为2 V至36 V，也可以使用双电源供电。

LM339是LMx39x系列的电压比较器IC，由许多行业制造。该器件由四个独立的电压比较器组成，这些电压比较器设计为使用单个电源工作。只要两个电源之间的电压差为2 V至36 V，也可以使用双电源供电。

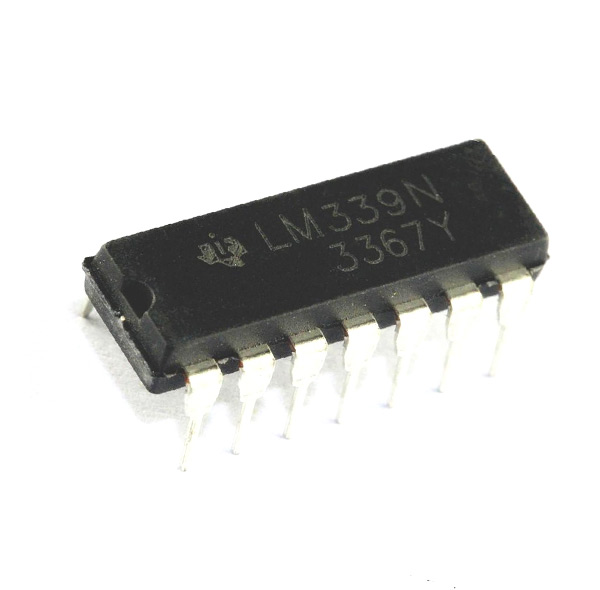

LM339电压比较器IC LM339电压比较器IC引脚排列

LM339引脚配置

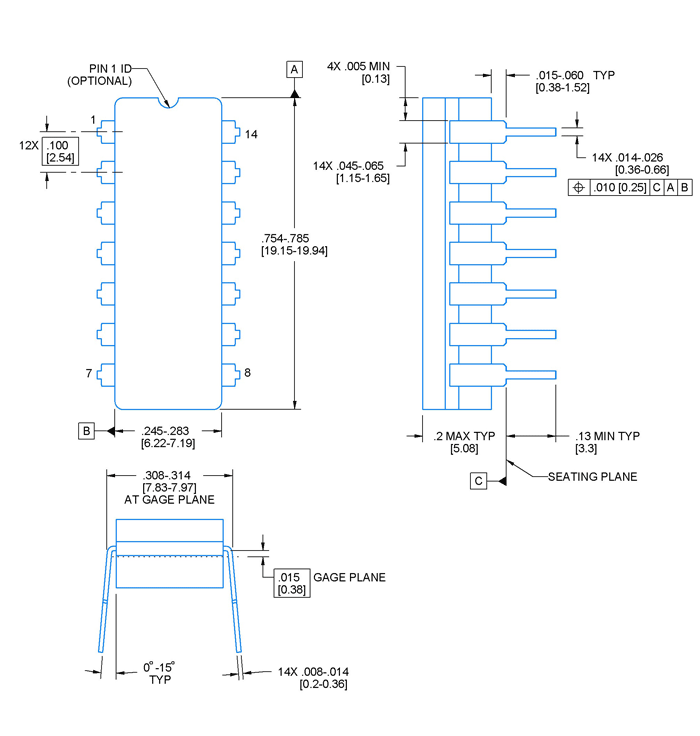

LM339是14引脚器件，如上面的引脚图所示。在这里，我们将命名芯片上所有四个比较器的引脚，并描述每个引脚的功能。

Pin	Name	Description
1	1OUT	Output pin of the comparator 1
2	2OUT	Output pin of the comparator 2
3	VCC	Power supply
4	2IN-	Negative input pin of the comparator 2
5	2IN+	Positive input pin of the comparator 2
6	1IN-	Negative input pin of the comparator 1
7	1IN+	Positive input pin of the comparator 1
8	3IN-	Negative input pin of the comparator 3
9	3IN+	Positive input pin of the comparator 3
10	4IN-	Negative input pin of the comparator 4
11	4IN+	Positive input pin of the comparator 4
12	GND	Ground
13	4OUT	Output pin of the comparator 4
14	3OUT	Output pin of the comparator 3

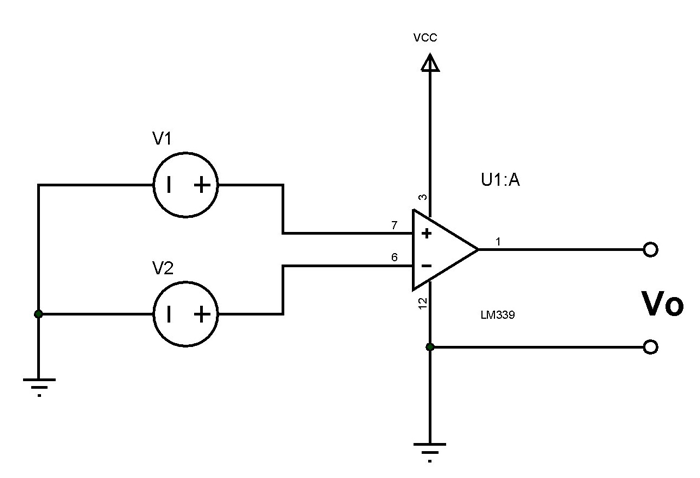

LM339的特性和电气特性

四个独立运行的电压比较器
比较器之间的低噪声干扰
单电源供电：+3.0 V至+36 V
双电源供电：+ 18V和-18V
低输入偏置电流：25 nA
低输入失调电流：±5.0 nA
低输入失调电压
输入共模电压范围至GND
低输出饱和电压：130 mV @ 4.0 mA
TTL和CMOS兼容
输入上的ESD钳位可提高可靠性，而不会影响设备的运行
无铅，无卤素/无溴化阻燃剂且符合RoHS

类似于LM339电压比较器
LM311，LM324，LM397，LM139，LM239，LM2901等
