摘要: 如果您正在寻找一个可变电压调节器,以将电压设置在1.25V至33V之间,并提供高达3A的电流,那么该调节器IC可能是您应用的正确选择。除此之外,IC还具有电流调节器模式,使其适合电池充电应用。
Pin | Name | Description |
1 | Adjust | This pins adjusts the output voltage |
2 | Output Voltage (Vout) | The regulated output voltage set by the adjust pin can be obtained from this pin |
3 | Input Voltage (Vin) | The input voltage which has to be regulated is given to this pin |
可调三端正电压调节器
输出电压可以设置为1.25V至33V
最大输出电流为3A
最大输入输出电压差为35V,建议为15V
工作结温为125°C

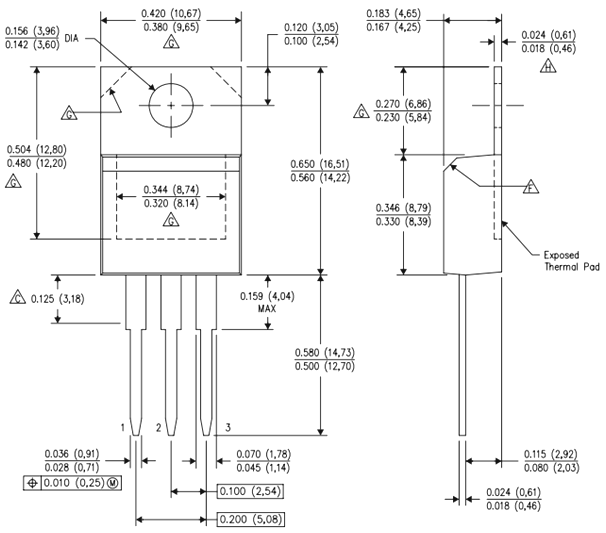

提供To-220,SOT223,TO263封装
替代稳压器
LM7805, LM7806,LM7809,LM7812,LM7905,LM7912,LM117V33,XC6206P332MR。
LM350等效稳压器
LM317, LT1086,LM1117(SMD),PB137,LM337(负可变电压调节器)
当涉及到可变电压调节要求时,LM317很可能是首选。但是该IC的一个缺点是它最多只能提供1.5A的电流,因此,如果您要提供超过1.5A的电流,则可以使用LM350稳压器IC,它可以提供高达3A 的电流。
因此,如果您正在寻找一个可变电压调节器,以将电压设置在1.25V至33V之间,并提供高达3A的电流,那么该调节器IC可能是您应用的正确选择。除此之外,IC还具有电流调节器模式,使其适合电池充电应用。

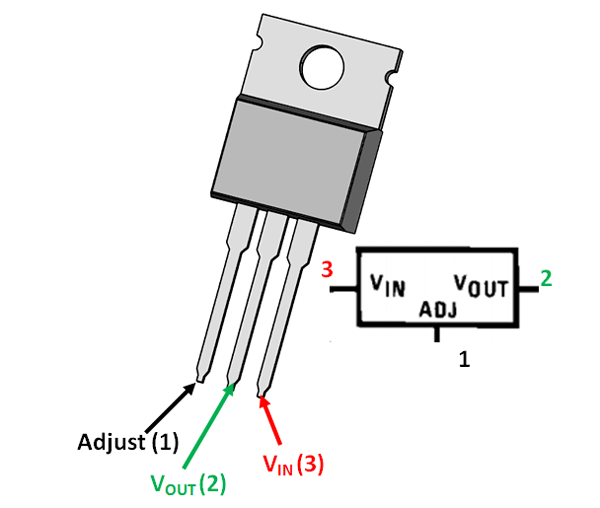

如LM350引脚图所示,它是3端稳压器IC ,使用非常简单。它的数据表中有许多应用电路,但该IC被用作可变电压调节器而闻名。因此,让我们研究一下如何将该IC用作可变电压调节器。

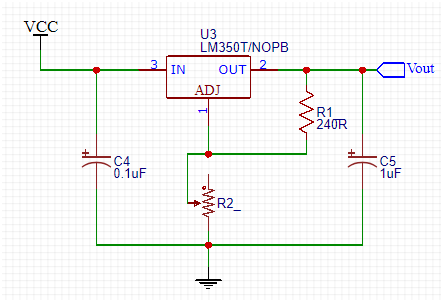

如前所述,IC具有三个引脚,其中输入电压被提供给引脚3(V IN),然后使用一对电阻器(分压器)在引脚1(Adjust)上设置一个电压,该电压将决定引脚的输出电压。在引脚2(V OUT)上给出的IC 。现在要使其充当可变电压调节器,我们必须在引脚1上设置可变电压,这可以通过在分压器中使用电位计来完成。
电阻R1(应为240R)和电位计(最高可为10k)共同在调节针上产生电位差,从而相应地调节输出针。根据电阻值计算输出电压的公式为
V OUT = 1.25×(1 +(R2 / R1))+ Iadj(R2)
现在,让我们验证上述电路的公式。R1的值为240欧姆,R2的值为(电位计)为5000,因为它是放置在50%处的10k电位计(1000的50/100为5000)。由于参考电压为1.205,因此Iadj的值始终为50uA
Vout = 1.25×(1 +(5000/240))+(50 * 10 ^ -6)(5000)
= 29.9伏
同样的公式也可以用于计算所需输出电压的电阻值。一种简单的方法是使用此在线计算器随机替换您拥有的电阻器的值,??并检查您将获得哪个输出电压。'
用于正电压调节
可变电源
限流电路
反极性电路
常用于台式机,DVD和其他消费类产品
用于电机控制电路
