Maxim Integrated MAX22700 / 1 CMTI隔离式栅极驱动器是单通道隔离式栅极驱动器，具有300kV / μs（典型值）共模瞬变抑制（CMTI）。该器件设计用于驱动逆变器或电机控制应用中的碳化硅（SiC）或氮化镓（GaN）晶体管。这些器件使用Maxim专有的工艺技术，该技术具有集成的数字电流隔离功能。

MAX22700 / 1 CMTI隔离式栅极驱动器特征

匹配传播延迟

最小脉冲宽度20ns

室温下35ns的传播延迟

室温下2ns的部分到部分传播延迟匹配

在-40°C至+ 125°C温度范围内，器件之间的5ns传播延迟匹配

高CMTI（300kV / μs，典型值）

稳健的电流隔离

承受3kVRMS 60秒（VISO）

持续承受848VRMS（VIOWM）

以1.2 /50μs的波形承受GNDA和VSSB之间的±5kV浪涌

精密UVLO

支持广泛应用的选项

3个输出选项：GNDB，米勒钳位或可调UVLO

2种输入配置：单端带使能（E版本）或差分（D版本）

MAX22700 / 1 CMTI隔离式栅极驱动器应用领域

隔离式栅极驱动器

马达驱动

UPS和光伏逆变器

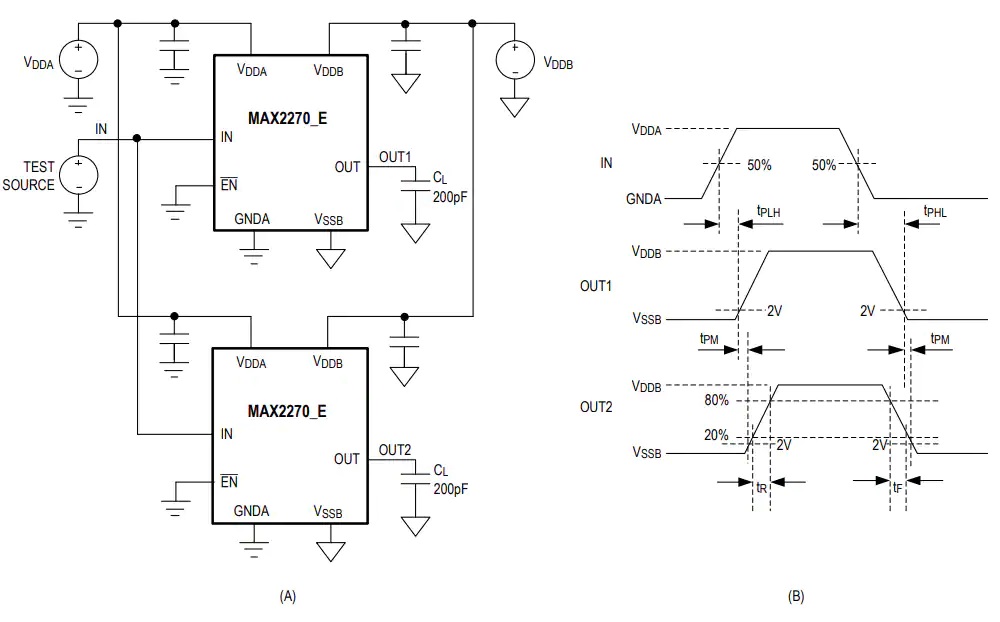

MAX22700 / 1 CMTI隔离式栅极驱动器应用电路图和时序图
