用于升压/反激转换器的NJR(New Japan Radio) NJW4140开关稳压器IC与内置的高效N沟道MOSFET驱动电路集成在一起。内置的逐脉冲电流检测型过电流保护功能可限制过载时的输出电流。汽车NJW4140开关稳压器IC具有3V至40V的宽输入电压和40kHz至1MHz的宽振荡频率。这些IC理想用于汽车电子控制单元（ECU）和工业控制设备。

NJW4140开关稳压器IC特征

N沟道5.3V（典型值）MOSFET驱动电压

3V至40V宽工作输入电压范围

40kHz至1MHz的宽振荡频率范围

脉宽调制（PWM）控制

过电流保护（OCP）

欠压锁定（UVLO）

-40°C至125°C的工作温度范围

待机功能

MSOP8（VSP8）封装

AEC-Q100资格

NJW4140开关稳压器IC应用领域

汽车电子控制单元（ECU）

工业控制设备

NJW4140开关稳压器IC功能结构图

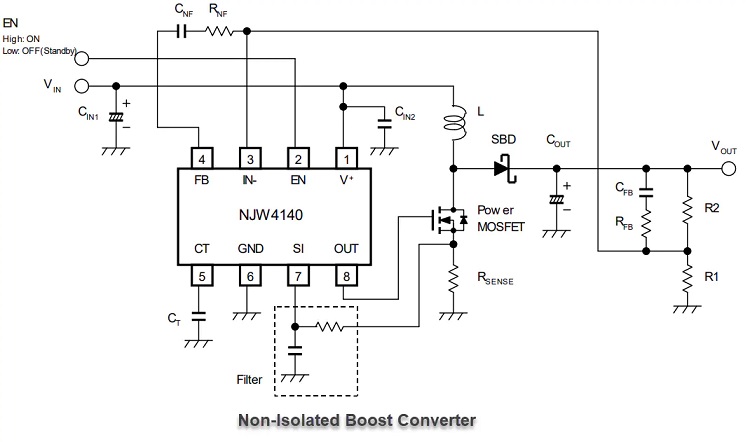

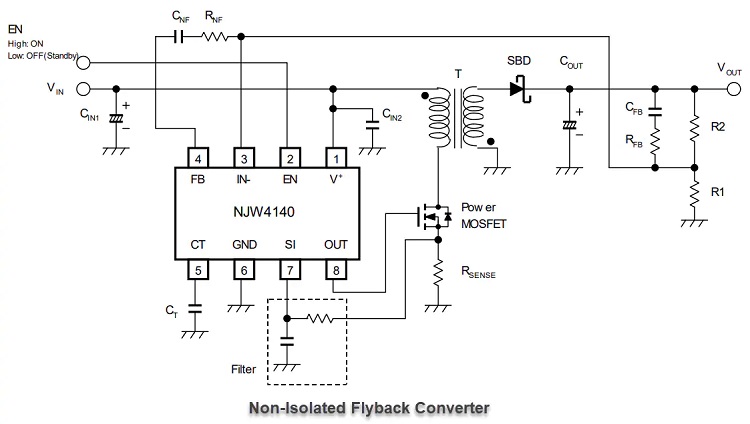

NJW4140开关稳压器IC应用电路图
